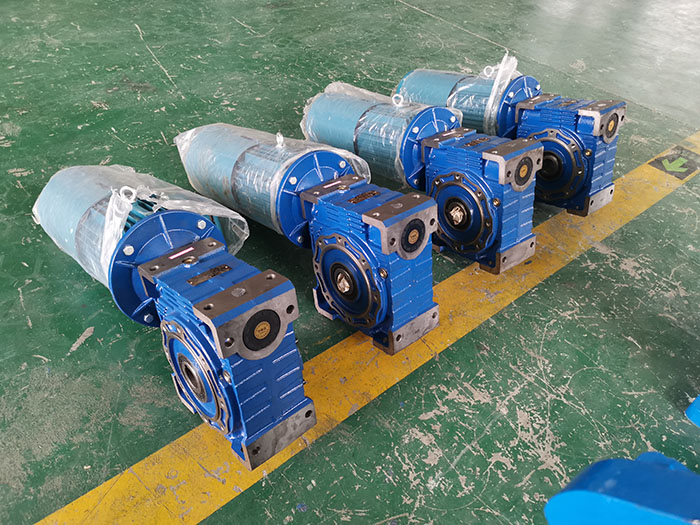

二、铝合金微型蜗杆减速机特点
1.铝合金微型蜗杆减速机是方箱外形、铝合金压铸箱体，美观大方。
2.铝合金微型蜗杆减速机的散热性能优良，承载能力大。
3.铝合金微型蜗杆减速机多面安装、空心输出轴结构，另配有各种输入、出方式，并能方便的与其他机械组合，适应性强。
4.铝合金微型蜗杆减速机传动平稳、宁静无噪音、可靠、效率高。

三、铝合金微型蜗杆减速机产品具体型号：
NMRV30型蜗杆减速机、NMRV40型蜗杆减速机、NMRV50型蜗杆减速机、NMRV63型蜗杆减速机 NMRV75型蜗杆减速机、NMRV90型蜗杆减速机、NMRV110型蜗杆减速机、NMRV130型蜗杆减速机

1.型号、中心距

型号	NRV带输入轴式减速器  NMRV带输入法兰式减速机（配合电机使用）
中心距	25	30	40	50	63	75	90	110	130

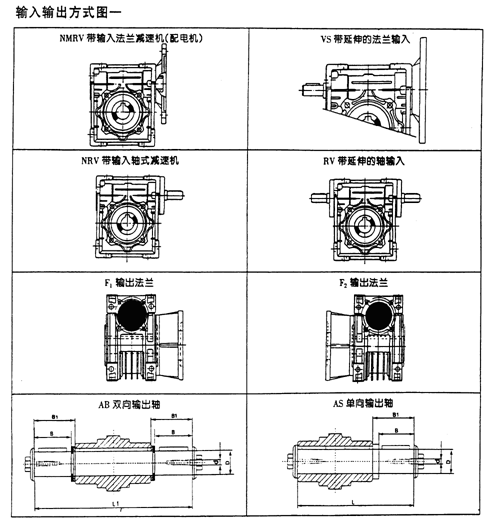

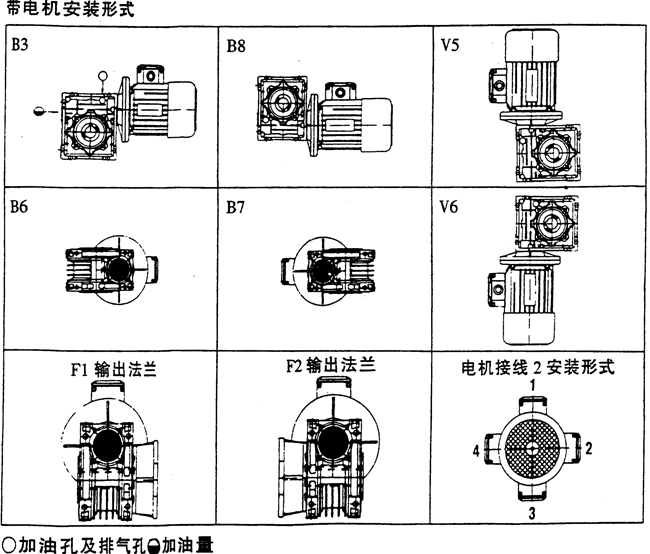

2.型式：输入型式分为孔输入、轴输入、带延伸的轴输入、带延伸的法兰输入四种，输出形式分为孔输出、单向轴输出、双向轴输出、法兰输出四种。

四、铝合金微型蜗杆减速机主要性能参数表



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
25	7.5	186.7	0.09	4
	10	140	0.09	5
	15	93.3	0.09	7
	20	70	0.09	9
	30	46.7	0.09	12
	40	35	0.09	15
	50	28	0.06	12
	60	23.3	0.06	14



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
30	7.5	186.7	0.18	7
	10	140	0.18	9
	15	93.3	0.18	13
	20	70	0.18	17
	25	56	0.18	21
	30	46.7	0.18	24
	40	35	0.12	19
	50	28	0.12	23
	60	23.3	0.09	19
	80	17.5	0.06	14



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
40	7.5	186.7	0.37	16
	10	140	0.37	27
	15	93.3	0.37	28
	20	70	0.37	39
	25	56	0.37	47
	30	46.7	0.37	53
	40	35	0.25	44
	50	28	0.22	47
	60	23.3	0.18	43
	80	17.5	0.12	34
	100	14	0.12	38



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
50	7.5	186.7	0.75	33
	10	140	0.75	42
	15	93.3	0.75	58
	20	70	0.75	81
	25	56	0.55	71
	30	46.7	0.55	81
	40	35	0.55	101
	50	28	0.37	80
	60	23.3	0.37	89
	80	17.5	0.25	72
	100	14	0.18	60



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
63	7.5	186.7	1.50	68
	10	140	1.50	88
	15	93.3	1.50	126
	20	70	1.50	166
	25	56	1.10	146
	30	46.7	1.10	167
	40	35	1.10	207
	50	28	0.55	124
	60	23.3	0.55	140
	80	17.5	0.37	115
	100	14	0.37	129



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
75	7.5	186.7	4	182
	10	140	3	180
	15	93.3	3	261
	20	70	2.20	240
	25	56	1.50	205
	30	46.7	2.20	337
	40	35	1.10	216
	50	28	1.10	264
	60	23.3	1.10	279
	80	17.5	0.55	180
	100	14	0.55	206



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
90	7.5	186.7	4	180
	10	140	4	236
	15	93.3	4	342
	20	70	4	458
	25	56	3	420
	30	46.7	3	479
	40	35	2.20	433
	50	28	2.20	492
	60	23.3	1.50	424
	80	17.5	1.10	365
	100	14	0.75	302



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
110	7.5	186.7	7.50	345
	10	140	7.50	455
	15	93.3	5.50	484
	20	70	5.50	638
	25	56	5.50	790
	30	46.7	4	647
	40	35	3	638
	50	28	3	767
	60	23.3	2.20	648
	80	17.5	1.50	548
	100	14	1.10	473



中心距a	减速比i	输出速度n2	电机功率Kw1	输出转矩M2
130	7.5	186.7	7.50	343
	10	140	7.50	453
	15	93.3	7.50	664
	20	70	7.50	864
	25	56	7.50	1074
	30	46.7	5.50	900
	40	35	5.50	1171
	50	28	5.50	1379
	60	23.3	4	1179
	80	17.5	2.20	816
	100	14	2.20	966

注：单位

n1=输入速度	RPM
n2=输入速度	RPM
M2=输出扭矩	Nm

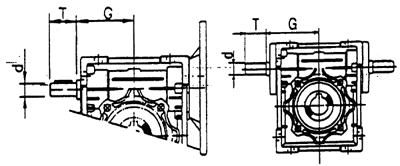

同向输出轴伸尺寸及安装规格轴芯尺寸

同向输出轴伸尺寸

中心距a	G	d（js6）	T
30	45	9	20
40	59	11	23
50	64	14	30
63	75	19	40
75	90	24	50
90	108	24	50
110	135	28	60

安装规格轴芯尺寸D

中 心 距a	安装规格				减速比i
	法兰型号	N M P			7.5	10	15	20	25	30	40	50	60	80	100
					轴芯尺寸D
25	56B14	50	65	80	9	9	9	9		9	9	9
30	63B5	95	115	140	11	11	11	11	11	11	11	11
	63B14	60	75	90	11	11	11	11	11	11	11	11
	56B14	50	65	80									9	9
40	74B5	110	130	160	14	14	14	14	14	14	14	14
	63B5	95	115	140									11	11	11
50	80B5	130	165	200	19	19	19	19	19	19	19
	71B5	110	130	160								14	14	14
	63B5	95	115	140											11
63	90B35	130	165	200	24	24	24	24	24	24	24
	80B5	130	165	200								19	19
	71B5	110	130	160										14	14
75	100/112B35	180	215	250	28	28	28	28		28
	90B35	130	165	200					24		24	24	24
	80B5	130	165	200										19	19
90	100/112B35	180	215	250	28	28	28	28	28	28	28	28
	90B35	130	165	200									24	24
	80B5	130	165	200											19
110	132B35	230	265	300	38	38	38	38	38
	100/112B35	180	215	250						28	28	28	28
	90B35	130	165	200										24	24
130	132B35	230	265	300	38	38	38	38	38	38	38	38
	100/112B35	180	215	250									28	28	28

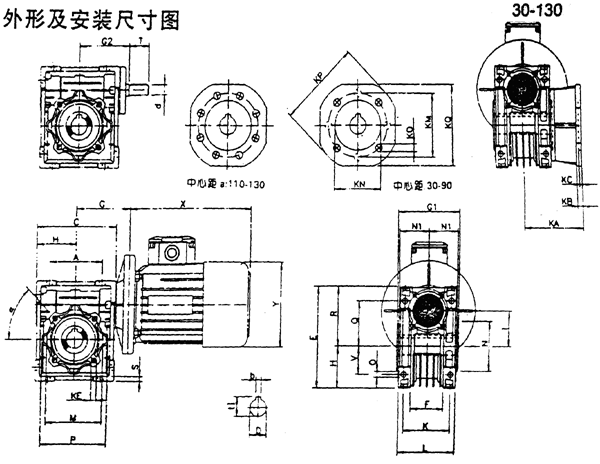

五、铝合金微型蜗杆减速机外形安装尺寸

中心距a	安装参数表
	A	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	63	40	30	56	65	55	6.5	75	44	57	5.5	20	27	11
40	70	100	18	121	43	70	50	40	71	75	60	7	87	55	71	6.5	23	35	60
50	80	120	25	144	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	144	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	73	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	334		180	147.5	130	154	215	180	16	250	140	187.5	15	80	100	120

中心 距a	安装参数表
	G1	G2	N1	KA	KB	KC	KE	α	KM	KN	KO	KP	KQ	d	b	t1
30	63	50	29	54.5	6	4	M6×11（n.4）	0°	68	50	6.5（4/90°）	80	70	9	5	16.3
40	78	60	36.5	67	7	4	M6×8（n.4）	45°	87	60	9（4/90°）	110	95	11	6	20.8
50	92	74	43.5	90	9	5	M8×10（n.4）	45°	90	70	11（4/90°）	125	110	14	8	28.3
63	112	90	53	97	10	6	M8×14（n.8）	45°	150	115	11（4/90°）	180	142	19	8	28.3
75	118	105	57	111	13	6	M8×14（n.8）	45°	165	130	14（4/90°）	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18（n.8）	45°	175	152	14（4/90°）	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×30（n.8）	45°	220	170	14（4/45°）	270	250	28	12	45.3
130	170	162	80.5	151.5	15	6	M12×40（n.8）	45°	255	180	16（4/45°）	320	290	30	14	48.8
