8000系列（XL. XLD）型摆线针轮减速机

行星摆线针轮减速机是一种应用行星传动原理，采用摆线针齿啮合，设计先进、结构新颖的减速机构。它具有减速比大、传动效率高、体积小、重量轻、故障少、寿命长、运转平稳可靠、噪音小、拆装方便、容易维修、结构简单、过载能力强、耐冲击、惯性力矩小等特点。

尤其是新开发的X8000系列行星摆线针轮减速机产品，全部采用计算机优化设计及国内外最先进的加工工艺方法制造，
各项指标均达到国际同类产品先进水平。
输入功率：0.09kW～173kW
输出转矩：20N.m～60800N.m
传动比：6～658503 该减速机可广泛应用于各种传动机械中的减速机构，如：起重、运输、矿山、冶金、石化、纺织、印染、轻工、制药、食品、环保机械等等。

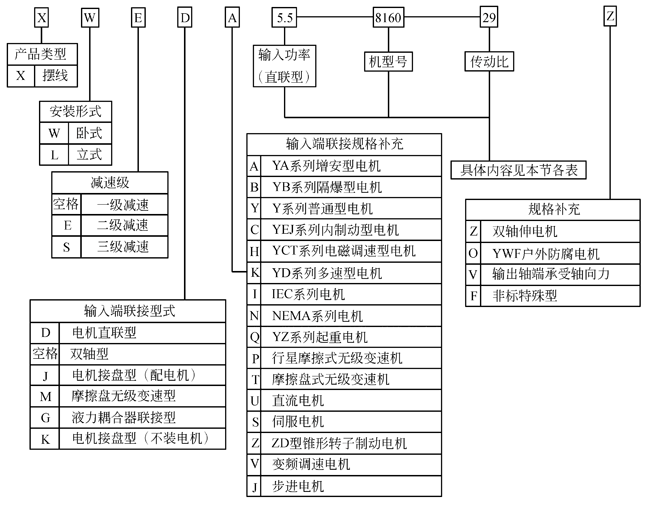

详细介绍： 8000系列摆线针轮减速机标记方法及其使用条件

(2)使用条件

1)适用于连续工作制,允许正、反向运转。

2）输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

3）卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。

4）立式减速器输出轴应垂直向下使用，8155以下机型号为油脂润滑，可以水平使用。

5）润滑方式下表。

机型号	卧	立	机型号	卧	立
8075～8155	润滑脂		8075A～8145C	润滑脂
8160～8185	油浴式	柱塞泵	8160A～8227A	油浴式	齿轮泵
8190～8275		齿轮泵

 6)润滑油使用环境温度为-10~50°C，若超出温度范围，请与制造厂联系

单级摆线减速机机型对照表

天减

X0

X1

X2

X3

X4

X5

X6

X7

X8

X9

X10

X11

X12

8000系列

8075

8095

8105

8115 8125

8130 8135 8145

8160 8165

8170 8175

8180 8185

8190 8195

B一机部

(B85)

(B100)

(B120)

B15

B18

B22

BB27

B33

B39

B45

B55

B65

B上变厂

B12

B15

B18

B22

BB27

B33

B39

B45

B55

B化工部

0

1

2

3

4

5

6

7

8



双级摆线减速机机型对照表
X天减	00	20	42	53	63	74	84	85	95	106	117	128
B一机部			1812	2215	2715			3322	3922	4527	5527	6533
B上变厂			1812	2215	2715			3322	3922	4527	5527
B化工部			20	31	41		52	53	63	74	84

 8000系列双级机表

8075DA	（8075+8075）	8130DB	（8130+8095）	8130DC	（8130+8105）	8135DB	（8135+8095）
8135DC	（8135+8105）	8145DB	（8145+8095）	8145DC	（8145+8105）	8160DA	（8160+8095）
8160DB	（8160+8105）	8160DC	（8160+8115）	8165DA	（8165+8095）	8165DB	（8165+8105）
8165DC	（8165+8115）	8170DA	（8170+8095）	8170DB	（8170+8105）	8170DC	（8170+8115）
8175DA	（8175+8095）	8175DB	（8175+8105）	8170DC	（8175+8115）	8180DB	（8180+8135）
8185DB	（8185+8135）	8190DB	（8190+8135）	8195DB	（8195+8135）

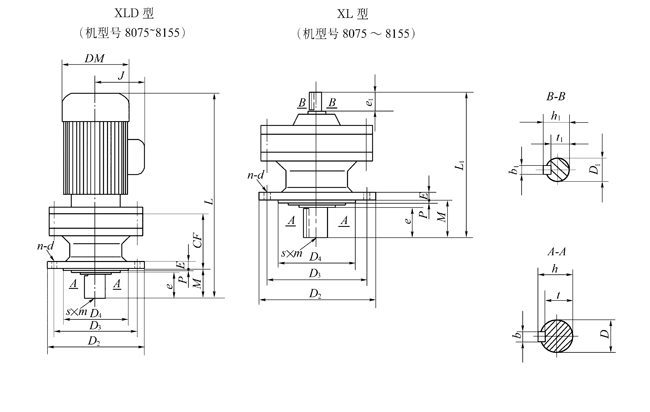

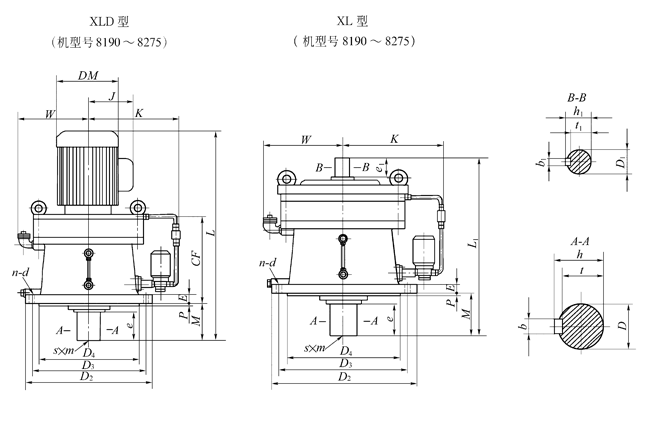

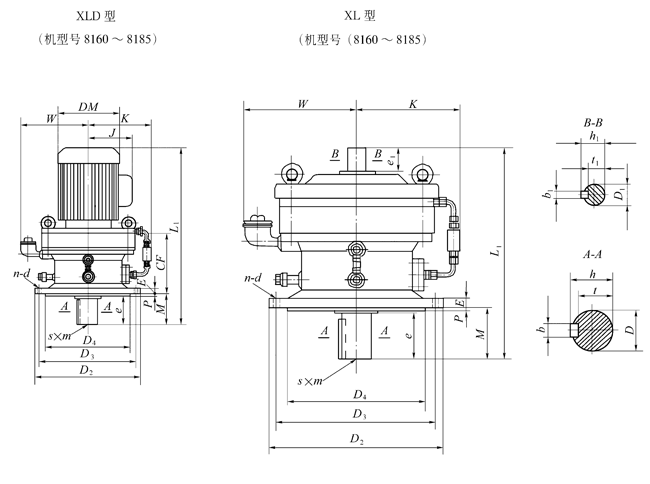

系列	机座号	外形尺寸			安装尺寸						输出轴尺寸						输入轴尺寸
		D2	L1	CF	D3	D4	P	E	M	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000 系列	8075	120	145	55	102	80	3	8	34	6- 9	14	25	5	16	─	11	12	25	4	13.5	9.5
	8085	160	151	56	134	110	3	9	42	4- 11	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	8095	160	202	94	134	110	3	9	48	4- 11	28	35	8	31	─	24	15	25	5	17	12
	8105	160	208	108	134	110	3	9	48	4- 11	28	35	8	31	─	24	15	25	5	17	12
	8115	210	259	123	180	140	4	13	69	6- 11	38	55	10	41	─	33	18	35	6	20.5	14.5
	8125	210	259	123	180	140	4	13	69	6- 11	38	55	10	41	─	33	18	35	6	20.5	14.5
	8130	260	321	164	230	200	4	15	76	6- 11	50	61	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8135	260	321	164	230	200	4	15	76	6- 11	50	61	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8145	260	341	164	230	200	4	15	96	6- 11	50	81	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8155	260	341	164	230	200	4	15	96	6- 11	50	81	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8160	340	413	219	310	270	4	20	89	6- 11	60	80	18	64	M10	53	30	45	8	33	26
	8165	340	413	219	310	270	4	20	89	6- 11	60	80	18	64	M10	53	30	45	8	33	26
	8170	400	477	258	360	316	5	22	94	8- 14	70	84	20	74.5	M12	62.5	35	55	10	38	30
	8175	400	477	258	360	316	5	22	94	8- 14	70	84	20	74.5	M12	62.5	35	55	10	38	30
	8180	430	527	279	390	345	5	22	110	8- 18	80	100	22	85	M12	71	40	65	12	43	35
	8185	430	527	279	390	345	5	22	110	8- 18	80	100	22	85	M12	71	40	65	12	43	35
	8190	490	617	320	450	400	6	30	145	12- 18	95	125	25	100	M20	86	45	70	14	48.5	39.5
	8195	490	617	320	450	400	6	30	145	12- 18	95	125	25	100	M20	86	45	70	14	48.5	39.5
	8205	455	678	298	405	355	5	30	204	8- 22	100	165	28	106	M20	90	45	82	14	48.5	39.5
	8215	490	708	323	440	390	7	35	203	8- 24	110	165	28	116	M20	100	50	82	14	53.5	44.5
	8225	535	752	356	475	415	10	35	210	8- 27	120	165	32	127	M20	104	55	82	16	59	49
	8235	570	839	378	510	450	10	40	250	8- 27	130	200	32	137	M24	119	60	105	18	64	53
	8245	635	877	407	560	485	10	40	250	8- 33	140	200	36	148	M24	128	65	105	18	69	58
	8255	685	1040	480	610	535	10	45	295	8- 33	160	240	40	169	M30	147	80	130	22	85	71
	8265	750	1150	532	750	570	10	50	360	8- 39	170	300	40	179	M30	170	80	130	22	85	71
	8270	1160	1462	796	1160	900	10	60	355	8- 39	180	320	45	190	M30	180	90	150	25	95	81
	8275	1160	1462	796	1160	900	10	60	355	8- 39	180	320	45	190	M30	180	90	150	25	95	81
