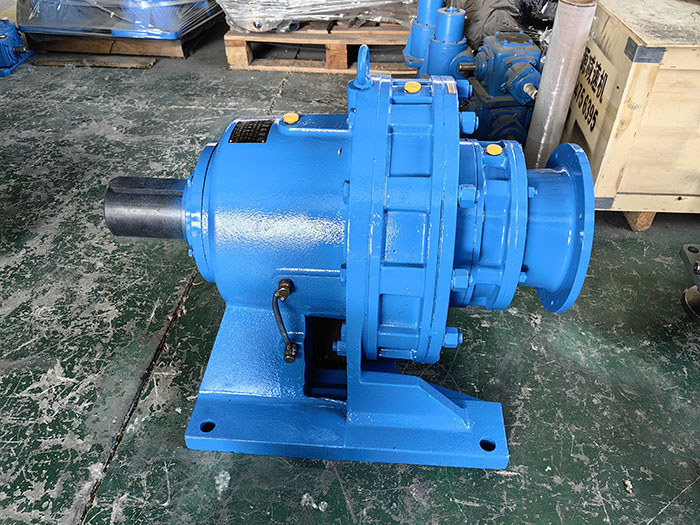

XLD摆线针轮减速机

摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的传动装置。

产地：中国>河北>沧州>吴桥县

供应商：吴桥鑫纪源减速机械有限公司

596695471

电话：13513025815 电话:0317-7290300 7291300

XLD摆线针轮减速机的详细内容

XWD摆线针轮减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机。
XWD摆线针轮减速机产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合，速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。
3. 结构紧凑，体积小，重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少，寿命长。主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。
6. 拆装方便，容易维修。
7. 过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。
XWD摆线针轮减速机传动比：
一级减速的传动比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
两级减速的传动比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三级减速的传动比有：5841-658530

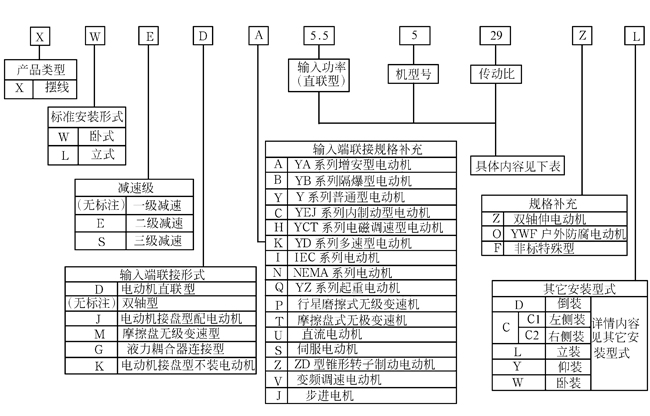

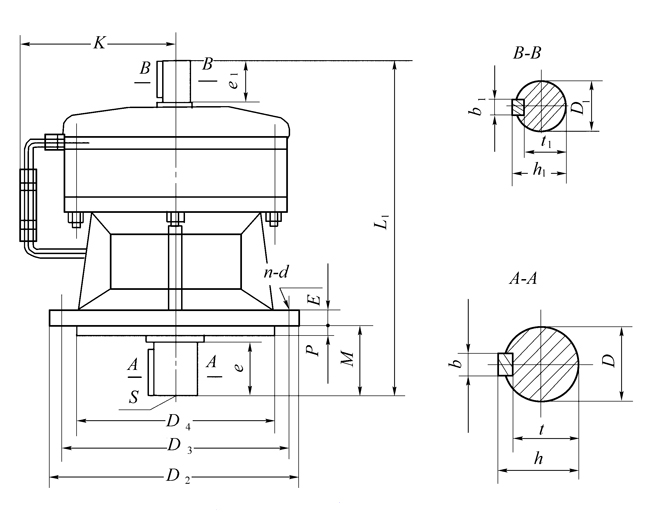

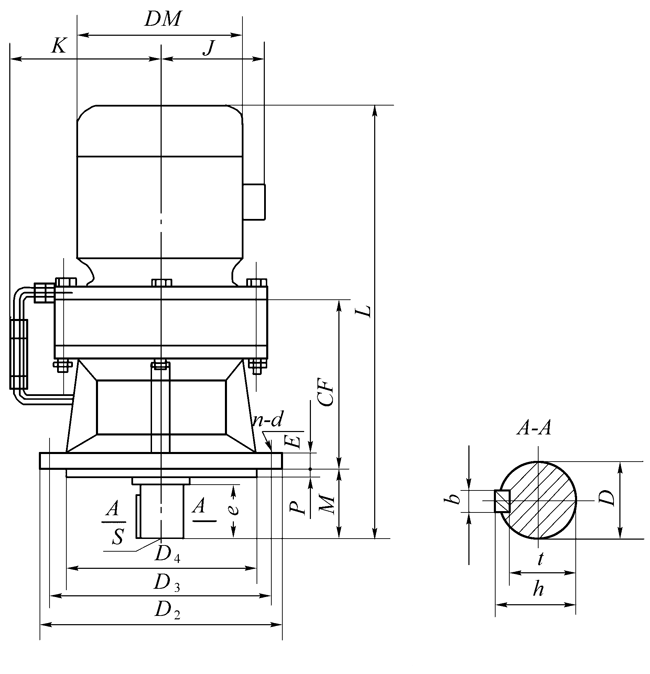

系列	机座号	外形尺寸			安装尺寸						输出轴尺寸						输入轴尺寸
系列	机座号	D2	L1	CF	D3	D4	P	E	M	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
X天减	0	120	125	57	102	80	3	8	27	6-10	14	20	5	16	-	11	10	15	4	11.5	7.5
	1	160	203	93	134	110	3	9	50	4-12	28	35	8	31	M8	24	15	25	5	17	12
	2	180	210	115	160	130	3	12	42	6-12	25	35	8	28	M8	21	15	25	5	17	12
	3	230	263	143	200	170	4	15	50	6-12	35	45	10	38	M8	30	18	35	6	20.5	14.5
	4	260	324	161	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	22	40	6	24.5	18.5
	5	340	416	219	310	270	4	20	92	6-12	55	79	16	59	M10	49	30	45	8	33	26
	6	400	476	262	360	316	5	22	92	8-16	65	80	18	69	M12	58	35	54	10	38	30
	7	430	532	279	390	345	5	22	114	8-18	80	98	22	85	M12	71	40	65	12	43	35
	8	490	602	335	450	400	6	30	112	12-18	90	110	25	95	M16	81	45	70	14	48.5	39.5
	9	580	724	382	520	455	8	35	170	12-22	100	129	28	106	M20	90	50	80	14	53.5	44.5
	10	650	814	438	590	520	10	40	174	12-22	110	140	28	116	M24	100	55	100	16	59	49
	11	880	1065	598	800	680	10	45	210	12-38	130	184	32	137	M30	119	70	120	20	74.5	62.5
	12	1160	1474	796	1020	900	10	60	356	8-39	180	320	45	190	M42	165	90	150	25	95	81
