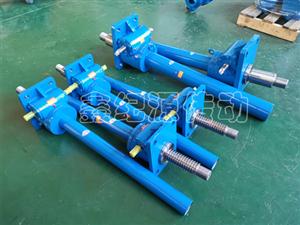

JRSS蜗轮丝升降机（又名千斤顶）；具有结构紧凑、体积小的特点；安装方便、形式多；可靠性高、寿命长；具有起升、下降及借助辅件推进、翻转等多种功能。

产地：中国>河北>沧州>吴桥县

供应商：吴桥鑫纪源减速机械有限公司

596695471

电话：13513025815 电话:0317-7290300 7291300

JRSS蜗轮丝升降机的详细内容

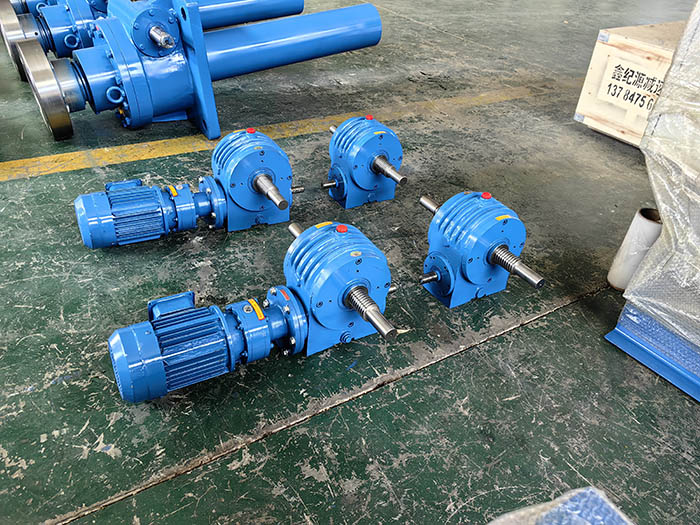

JRSS蜗轮丝升降机产品简介
JRSS蜗轮丝升降机（又名千斤顶）；具有结构紧凑、体积小的特点；安装方便、形式多；可靠性高、寿命长；具有起升、下降及借助辅件推进、翻转等多种功能；可单台使用，也可多台组成使用；动力源广泛，可用电动机或其它动力直接带动，也可以用手动；通常用于低速重载的场合。广泛应用于冶金、机械、建筑、水利、医疗、化工等各个行业。
JRSS蜗轮丝升降机使用说明
使用说明
产品说明
JRSS蜗轮丝升降机（又名千斤顶）；
具有结构紧凑、体积小的特点；
安装方便、形式多；
可靠性高、寿命长；
具有起升、下降及借助辅件推进、翻转等多种功能；
可单台使用，也可多台组成使用；
动力源广泛，可用电动机或其它动力直接带动，也可以用手动；
通常用于低速重载的场合。广泛应用于冶金、机械、建筑、水利、医疗、化工等各个行业。
使用注意事项
请严格按承载能力表选择合适的速比和与之对应的具有充分裕度的载荷的升降机；
升降机工作时应控制减速机表面和升降螺母表面温度在-15℃～80℃；
升降机不得连续运转，单台升降机的负荷时间率（T%）以30分钟为单位计算，不得超过20%；
必须保证有充足的驱动源动力；
升降机理论上有自锁功能，但在振动冲击较大的场合会造成自锁功能失灵，请务必加制动装置；

　　JRSS蜗轮丝升降机型号说明

2	产品代码 RSS--蜗轮丝杆升降机
3	输入轴联接方式 D—带电机法兰无代码—基本型
4	规格用蜗轮副中心距表示100
5	传动比 12
6	安装方式代码 A、B-基本型 C、D-止旋构造型 E、F-活动螺母构造型详见“安装方式”
7	丝杆头部型式代码 R型（圆柱式） H型（栓孔式） S型（螺纹式） T型（顶板式）
8	丝杆行程300mm 共有100、200、300、400、500、600、800、1000mm8种规格，根据使用情况选择，如需要其它长度行程，也可定做
9	轴指向 JRSS系列共有A、B、C三种 JRSSD系列共有A、B、C、D四种详见“轴指向表示”
10	护管 P-带护管无代-不带护管

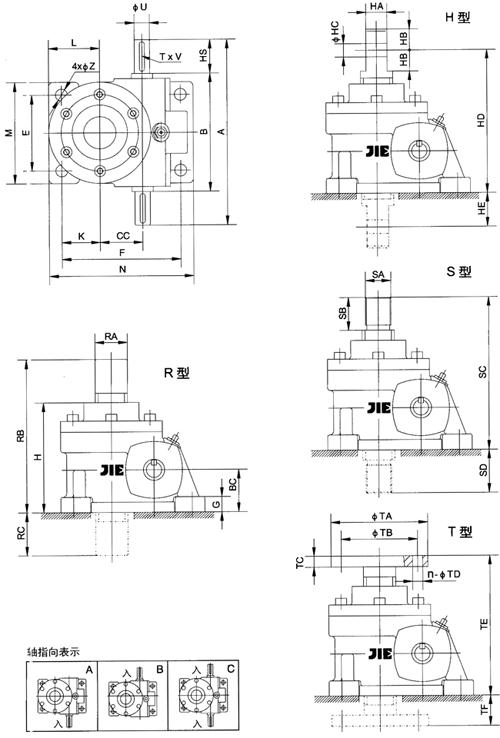

JRSS系列蜗轮丝杆升降机安装尺寸

型号规格	A B HS	E F Z	BC G H	CC K	Tr	L M N	U T×V	丝杆头部型式
								R型	H型		S型		T型
								RA RB RC	HA HB HC	HD HE	SA	SB SC SD	TA TB TC	n-TD TE TF
JRSS35	170 110 30	66 111 12	40 15 110	35 38	Tr26×5	50 90 135	15 5×3	26 165 55	16 20 12	165 55	M16×1.5	28 150 40	88 70 10	4-ф10 135 25
JRSS40	220 140 40	80 125 12	50 18 130	40 42	Tr32×6	57 110 155	18 6×3.5	32 195 65	20 25 14	195 65	M22×1.5	32 180 50	98 80 13	4-ф10 160 30
JRSS50	220 140 40	90 140 14	50 18 130	50 45	Tr38×6	60 120 170	18 6×3.5	38 195 65	25 25 16	195 65	M30×1.5	35 180 50	114 90 13	4-ф12 160 30
JRSS60	256 176 40	100 190 18	60 20 160	60 70	Tr46×8	90 140 230	25 8×4	46 225 65	32 32 20	255 95	M33×1.5	40 220 60	138 100 16	4-ф14 200 40
JRSS60B	264 184 40	110 190 18	60 20 160	60 70	Tr52×8	90 150 230	25 8×4	52 225 65	36 32 24	255 95	M39×1.5	45 220 60	148 110 20	4-ф18 210 50
JRSS70	316 216 50	140 210 18	70 25 180	70 75	Tr65×10	95 180 250	28 8×4	65 250 70	44 35 26	295 115	M45×1.5	55 260 80	178 125 25	4-ф21 235 55
JRSS100	390 260 65	190 260 22	85 30 220	100 85	Tr75×12	110 230 310	32 10×5	75 295 75	56 44 35	355 135	M60×2	65 300 80	188 140 28	4-ф21 285 65
JRSS120	420 290 65	210 305 22	100 30 260	120 105	Tr80×12	130 260 355	35 10×5	80 355 95	60 54 38	410 150	M64×2	70 360 100	218 170 30	4-ф25 330 70
JRSS130	480 340 70	240 355 22	120 30 315	130 130	Tr90×14	160 300 415	45 14×5.5	90 430 115	70 64 45	480 165	M76×2	75 435 120	248 200 32	4-ф27 390 75
JRSS150	550 360 95	250 385 27	125 35 345	150 135	Tr100×16	170 320 455	50 14×5.5	100 485 140	80 70 55	545 200	M90×2	100 495 150	358 280 35	6-ф27 445 100

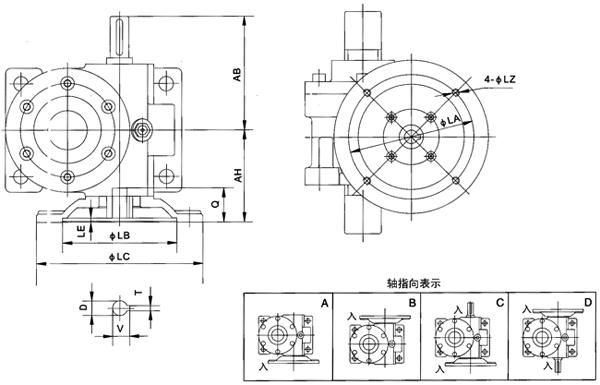

JRSSD系列蜗轮丝杆升降机安装尺寸

型号规格	法兰规格	AB	AH	LA	LB	LC	LE	LZ	D	Q	T×V
JRSSD40	71B5	110	72	130	110	160	4	M8	ф14	33	5×16.3
JRSSD50	71B5	110	80	130	110	160	4	M8	ф14	33	5×16.3
JRSSD60	80B5	128	100	165	130	200	4.5	M10	ф19	43	6×21.8
JRSSD60	90B5	128	100	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD60B	80B5	132	100	165	130	200	4.5	M10	ф19	43	6×21.8
JRSSD60B	90B5	132	100	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD70	90B5	158	120	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD100	100/112B5	195	150	215	180	250	5	M12	ф28	63	8×31.3
JRSSD120	100/112B5	210	165	215	180	250	5	M12	ф28	63	8×31.3
JRSSD130	132B5	240	194	265	230	300	5	M12	ф38	83	10×41.3
JRSSD150	132B5	275	218	265	230	300	5	M12	ф38	83	10×41.3

　JRSS系列蜗轮丝杆升降机故障分析

故障情况	故障原因	解决办法
振动	原动机与升降机连接不当	调整至适当位置，重新正确固紧
	蜗轮副齿部磨耗或损伤	更换蜗轮副
	轴承磨损	更换轴承
	螺栓松脱	固紧螺栓
杂音	轴承损伤或间隙过大	更换轴承
	蜗轮副啮合不良	修整齿面或更换蜗轮副
	润滑油（脂）过少	补加润滑油（脂）
漏油	油封唇口磨损	更换油封
漏油	油封档轴颈磨损	更换输入轴或蜗轮
蜗轮副齿面磨损过快	超负荷运转	调整至适当负荷
	润滑油（脂）不符合要求	按油品润滑更换润滑油（脂）
	润滑油（脂）过少	补加润滑油（脂）
	未按规定适时换油，润滑油劣化	按规定要求适时换油
	运转温度过高	采取合适措施，降低环境温度
丝杆副齿面磨损过快	超负荷运转	调整至适当负荷
	润滑脂干枯或变质	去污擦净，重新加润滑脂
	有横向载荷	加导向装置
