RD减速机
详细内容介绍

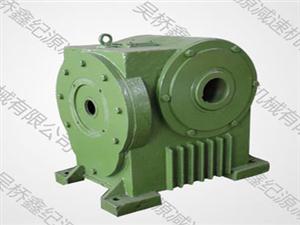

RD减速机的详细介绍
本系列减速器是引进美国羅可普公司（ROKOPCO/U.S.A）专利技术而生产的冶金行业专用减速器，其承载能力大，结构紧凑、合理、体积小、广泛适用于冶金轧钢机组中拉矫机，引锭杆存放装置及振动装置。
采用轴装式结构，易于同工作机械相联。
箱体采用树脂砂铸造，结构紧凑，外形美观。
传动比可随用户要求而变。
RD系列二次包络减速机基本参
|
型号 |
中心距（mm） |
传动比 |
输入功率 （KW） |
输入转速 （rpm） |
传动效率 （%） |
允许工作油温（℃） |
用途 |
|
RD-11-7.5 |
125 |
7.5 |
11 |
1750 |
90 |
10-100 |
①* |
|
RD-11-10 |
125 |
10 |
11 |
1750 |
90 |
10-100 |
① |
|
RD-11-12.5 |
125 |
12.5 |
11 |
1750 |
89 |
10-100 |
① |
|
RD-4-240 |
180 |
240 |
4 |
1500 |
63 |
10-100 |
②* |
|
RD-5.5-200 |
200 |
200 |
5.5 |
1500 |
66 |
10-100 |
③* |
|
RD-5.5-280 |
200 |
280 |
5.5 |
1500 |
60 |
10-100 |
③ |
①振动装置 ②引锭杆存放装置 ③拉矫机
RD系列二次包络减速机型号说明及注意事项
型号说明：
1._使作N320蜗轮油或Mobil SHC634 合成齿轮油。
2.尺寸及规格如有变更，恕不另行通知。

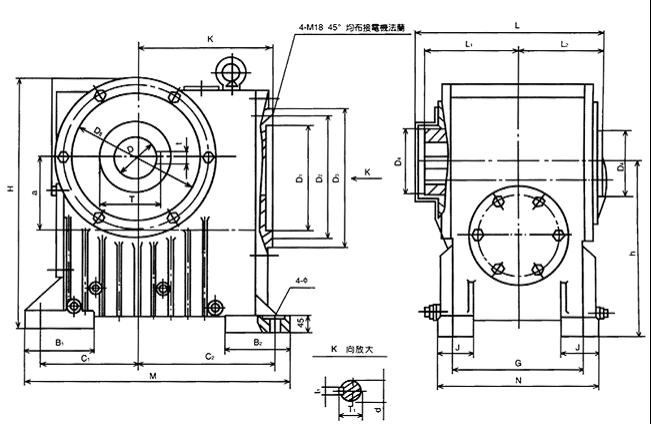

RD-11-7.5、RD-11-10、RD-11-12.5、RD-4-240、RD-5.5-200、RD-5.5-280系列二次包络减速机外形及安装尺寸
|
型号＼尺寸 |
a |
B1 |
B2 |
C1 |
C2 |
M |
J |
G |
N |
H |
h |
K |
L |
L1 |
|
-7.5
RD-11 -10 -12.5 |
125 |
115 |
190 |
175 |
255 |
480 |
68 |
230 |
280 |
495 |
300 |
243 |
340 |
150 |
|
RD-4 -240 |
180 |
162 |
150 |
225 |
325 |
620 |
85 |
300 |
375 |
612.5 |
420 |
318 |
453 |
220 |
|
RD-5.5 -200 - 280 |
200 |
80 |
80 |
145 |
305 |
500 |
80 |
340 |
390 |
636 |
440 |
373 |
484 |
210 |
|
型号＼尺寸 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
D |
T |
t |
d |
T1 |
t1 |
φ |
|
-7.5 RD-11 -10 -12.5 |
150 |
φ280 |
φ315 |
/ |
φ125 |
/ |
φ90 |
95.4 |
25 |
φ32 |
34.8 |
10 |
φ20 |
|
RD-4 -12.5 -240 |
200 |
φ260 |
φ300 |
φ340 |
φ160 |
φ300 |
φ100 |
106.4 |
28 |
φ28 |
31.3 |
8 |
φ24 |
|
RD-5.5 -200 -280 |
210 |
φ280 |
φ315 |
φ355 |
φ160 |
φ315 |
φ100 |
106.4 |
28 |
φ32 |
34.8 |
10 |
φ20 |
