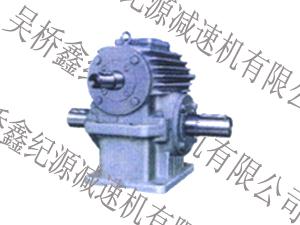

PWO型平面二次包络环面蜗杆减速器(GB/T16449—1996)其蜗齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再以蜗杆的齿面为母线,通过相对运动包络出蜗轮的齿面,称为平面二次包络环面蜗杆副。适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。
产地:中国>河北>沧州>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
电话:13513025815  电话:0317-7290300 7291300

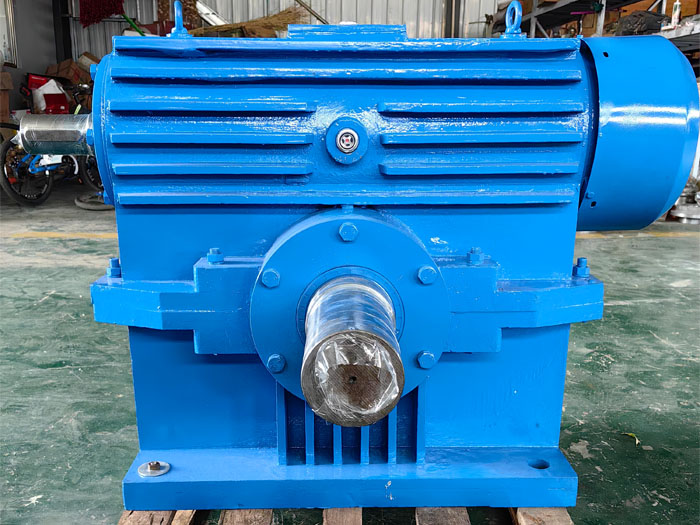

PWO平面二次包络环面蜗杆减速机的详细内容

PWO型平面二次包络环面蜗杆减速器(GB/T16449—1996)其蜗齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再以蜗杆的齿面为母线,通过相对运动包络出蜗轮的齿面,称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种型式,适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。

 工作条件:两轴交角为90°;蜗杆转速不超过1500r/min;工作环境温度为0~40℃,当环境温度低于0℃或高于40℃时,启动前润滑油要相应加热或冷却;蜗杆轴可正、反向运转。

 PWO系列传动比标记方法

1.型号

(1)PWU型—蜗杆在蜗轮之下平面二次包络环面蜗杆减速器;

(2)PWO型—蜗杆在蜗轮之上平面二次包络环面蜗杆减速器;

(3)PWS型—蜗杆在蜗轮之侧平面二次包络环面蜗杆减速器。

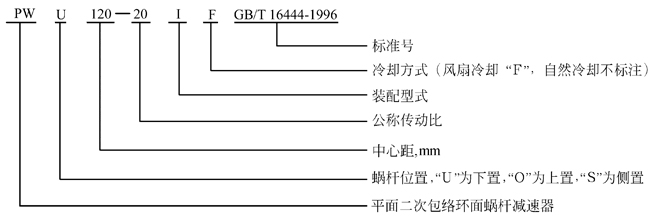

2.标记

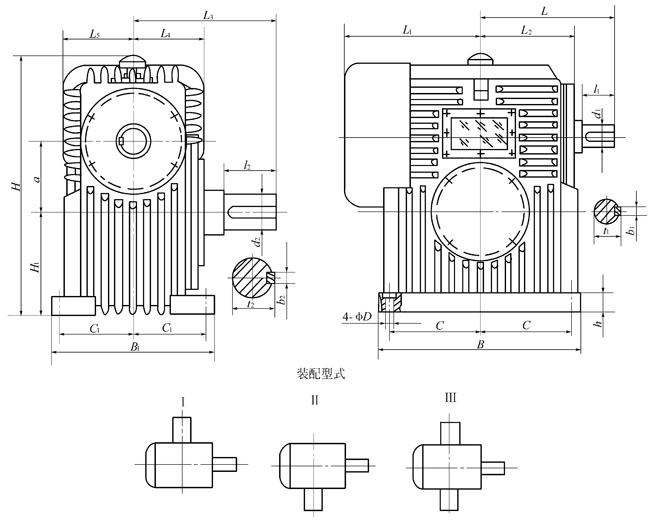

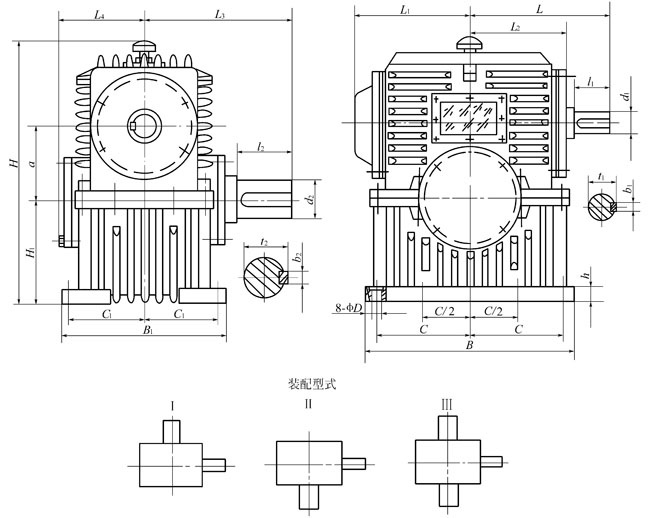

a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
L5
d-1
b-1
t1
l1
d2
b2
t2
l2
h
80
125
250
190
112
80
14
300
160
160
125
180
100
90
25
8
28
42
45
14
48.5
82
30
100
160
300
236
130
100
16
375
200
200
160
212
125
118
32
10
35
58
55
16
59
82
35
125
180
355
280
160
125
18
425
236
236
190
250
150
140
38
10
41
58
65
18
69
105
38
140
200
400
315
180
140
20
475
265
265
212
280
160
160
42
12
45
82
70
20
74.5
105
40
160
215
450
355
200
160
21
530
300
300
236
315
190
180
48
14
51.5
82
80
22
85
130
42
180
250
500
400
225
180
22
600
335
335
265
355
212
200
56
16
60
82
90
25
95
130
45
200
280
560
450
250
200
24
670
355
355
300
400
236
224
60
18
64
105
100
28
106
165
50
225
315
630
500
280
225
26
750
400
400
315
450
265
250
65
18
69
105
110
28
116
165
53
250
355
670
530
300
250
28
850
450
450
355
500
280
280
70
20
74.5
105
125
32
132
165
57
280
400
800
600
355
280
30
900
475
475
400
560
315
315
85
22
90
130
140
36
148
200
60
315
450
900
670
375
315
32
1000
560
560
450
630
355
355
90
25
95
130
150
36
158
200
67
355
500
1000
750
425
355
35
1180
670
670
500
710
400
400
100
28
106
165
170
40
179
240
75


























a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
d-1
b-1
t1
l1
d2
b2
t2
l2
h
400
500
900
800
400
355
35
1250
600
600
450
630
375
110
28
116
165
180
45
190
240
55
450
560
1000
900
450
400
39
1400
670
670
500
710
425
125
32
132
165
200
45
210
280
60
500
630
1120
1000
500
450
42
1600
750
750
560
800
475
130
32
137
200
220
50
231
280
65
560
710
1250
1120
560
500
45
1800
850
850
630
900
530
150
36
158
200
250
56
262
330
72
630
800
1400
1250
630
560
48
2000
950
950
710
1000
600
170
40
179
240
280
63
292
380
80
710
900
1600
1400
710
630
52
2240
1060
1060
800
1250
670
190
45
200
280
320
70
334
380
88

PWO系列选型参数

1.中心距PW型蜗杆减速器中心距a见表1。

表1   中心距a /mm

第一系列
80      100      125      160      200      250      315      400      500      630
第二系列
140   180       225      280      355      450      560      710

注:优先选用第一系列。

2.公称传动比PW型蜗杆减速器公称传动比iN见表2。

表2公称传动比iN

第一系列
10       12.5      16      20       25      31.5       40      50      63
第二系列
14      18          22.4     28      35.5     45      56
