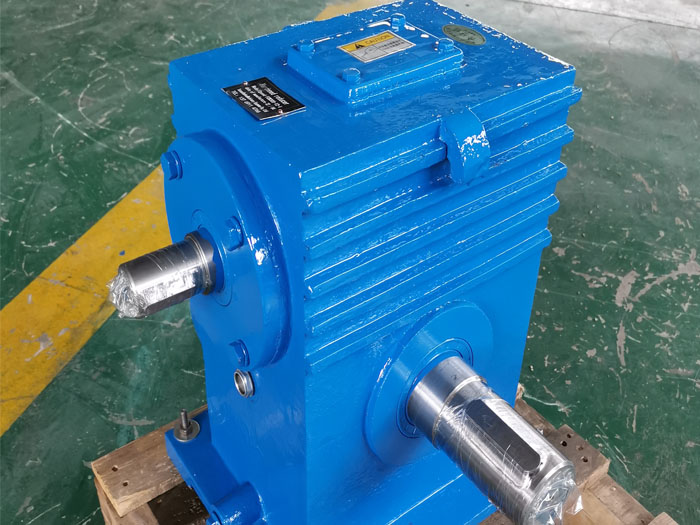

PWS平面二次包络环面蜗杆减速机

(PWS减速机,包络减速机,二次包络减速机)

PWS平面二次包络环面蜗杆减速机

PWS型平面二次包络环面蜗杆减速器(GB/T16449—1996)其蜗齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再以蜗杆的齿面为母线,通过相对运动包络出蜗轮的齿面,称为平面二次包络环面蜗杆副。适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。
产地:中国>河北>沧州>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
电话:13513025815  电话:0317-7290300 7291300

PWS平面二次包络环面蜗杆减速机的详细内容

PWS型平面二次包络环面蜗杆减速器(GB/T16449—1996)其蜗齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再以蜗杆的齿面为母线,通过相对运动包络出蜗轮的齿面,称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种型式,适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。

工作条件:两轴交角为90°;蜗杆转速不超过1500r/min;工作环境温度为0~40℃,当环境温度低于0℃或高于40℃时,启动前润滑油要相应加热或冷却;蜗杆轴可正、反向运转。

PWS系列传动比标记方法

1.型号

(1)PWU型—蜗杆在蜗轮之下平面二次包络环面蜗杆减速器;

(2)PWO型—蜗杆在蜗轮之上平面二次包络环面蜗杆减速器;

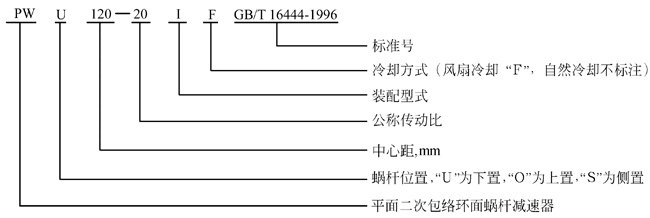

(3)PWS型—蜗杆在蜗轮之侧平面二次包络环面蜗杆减速器。 2.标记

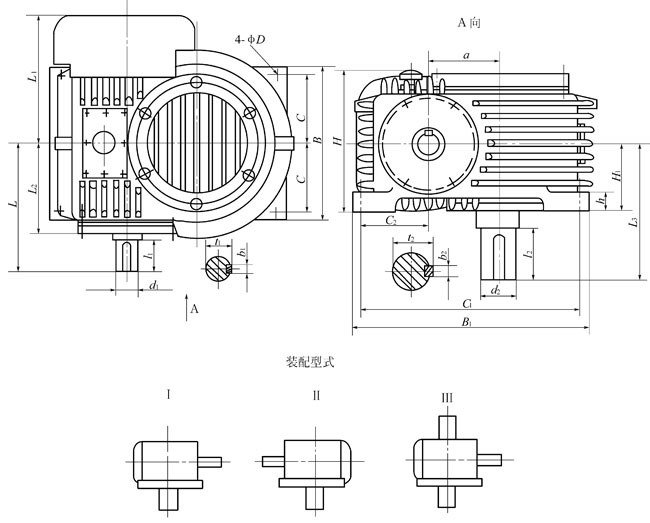

a
H1
B
B1
C
C1
C2
D
H
L
L1
L2
L3
d-1
b-1
t1
l1
d2
b2
t2
l2
h
80
95
100
315
80
265
80
14
200
160
118
118
170
25
8
28
42
45
14
48.5
82
30
100
125
125
355
100
315
100
16
236
200
140
140
212
32
10
35
58
55
16
59
82
35
125
140
140
400
118
355
118
18
280
236
170
170
250
38
10
41
58
65
18
69
105
38
140
160
160
450
132
400
132
20
300
265
190
190
280
42
12
45
82
70
20
74.5
105
40
160
180
180
500
150
450
150
21
335
300
212
212
315
48
14
51.5
82
80
22
85
130
42
180
200
200
560
170
500
160
22
375
335
236
236
355
56
16
60
82
90
25
95
130
45
200
224
224
630
190
560
170
24
425
355
265
265
400
60
18
64
105
100
28
106
165
48
225
250
250
710
212
630
190
26
475
400
300
300
425
65
18
69
105
110
28
116
165
50
250
280
280
800
245
710
200
28
530
450
355
355
475
70
20
74.5
105
125
32
132
165
52
280
315
315
900
265
800
224
30
600
500
375
375
530
85
22
90
130
140
36
148
200
55
315
355
355
1000
300
900
250
32
670
560
425
425
560
90
25
95
130
150
36
158
200
58
355
400
400
1120
335
1000
265
35
750
600
450
450
670
100
28
106
165
170
40
179
240
62
400
450
450
1250
375
1120
315
35
850
670
500
500
710
110
28
116
165
180
45
190
240
65
450
500
500
1400
425
1250
355
39
950
750
560
560
800
125
32
132
165
200
45
210
280
70
500
560
560
1600
475
1400
400
42
1060
800
600
600
900
130
32
137
200
220
50
231
280
75
560
630
630
1800
530
1600
450
45
1180
900
670
670
1000
150
36
158
200
250
56
262
330
78
630
710
710
2000
600
1800
500
48
1320
1000
750
750
1100
170
40
179
240
280
63
292
380
82
710
800
800
2240
670
2000
560
52
1500
1120
850
850
1250
190
45
200
280
320
70
334
380
88

PWS系列选型参数

1.中心距

PW型蜗杆减速器中心距a见表1。

表1 中心距a      /mm

第一系列
80      100      125      160      200      250      315     400      500      630
第二系列
140    180      225      280      355      450      560     710

注:优先选用第一系列。

2.公称传动比

PW型蜗杆减速器公称传动比iN见表2。

表2    公称传动比iN

第一系列
10       12.5      16       20      25      31.5      40      50      63
第二系列
14       18         22.4    28      35.5    45        56
