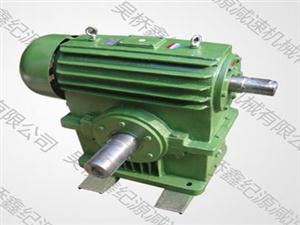

HWT蜗杆减速机的详细介绍
HWT、HWB型直廓环面蜗杆减速机适用范围及标记示例JB/T7936—1999
(1)适用范围
本标准规定了直廓环面蜗杆减速器的主要基本参数、技术要求、承载能力和选用方法。主要适用于冶金、矿山、起重、运输、石油、化工、建筑等机械设备的减速传动。其使用条件为:两轴交错角为90°;蜗杆转速不超过1500r/min;蜗杆中间平面分度圆滑动速度不超过16m/s;减速器工作的环境温度为0~40℃,当环境温度低于0℃或高于40℃时,润滑油要相应加热或冷却;蜗杆轴可正、反向运转。

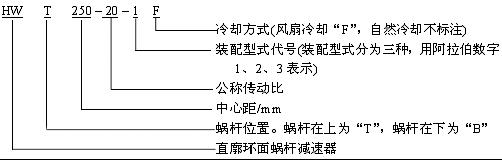

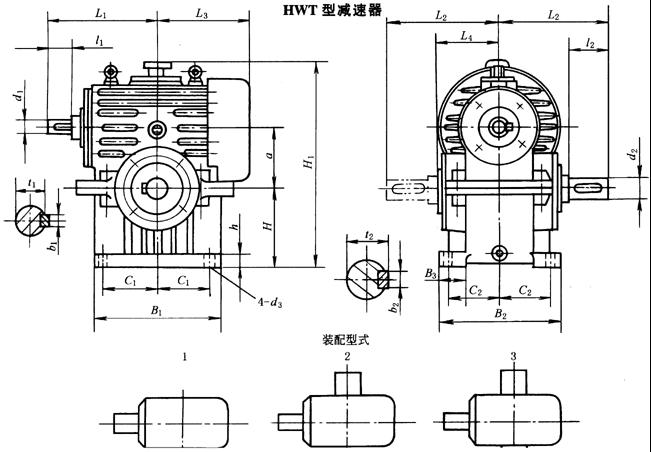

(2) 标记示例
型号 |
d2 |
l2 |
b2 |
t2 |
L2 |
L3 |
L4 |
H1 |
h |
d3 |
油量/L |
重量/kg |
HWT100 |
50k6 |
82 |
14 |
53.5 |
220 |
220 |
120 |
374 |
25 |
16 |
7 |
69 |
HWT125 |
60m6 |
82 |
18 |
64 |
240 |
260 |
142 |
430 |
30 |
20 |
9 |
129 |
HWT160 |
75m6 |
105 |
20 |
79.5 |
310 |
320 |
177 |
530 |
35 |
24 |
18 |
175 |
HWT200 |
90m6 |
130 |
25 |
95 |
350 |
380 |
192 |
640 |
40 |
24 |
38 |
290 |
HWT250 |
110m6 |
165 |
28 |
116 |
430 |
440 |
230 |
765 |
45 |
28 |
55 |
490 |
HWT280 |
120m6 |
165 |
32 |
127 |
470 |
530 |
255 |
855 |
50 |
35 |
71 |
750 |
HWT315 |
130m6 |
200 |
32 |
137 |
500 |
555 |
260 |
930 |
55 |
35 |
95 |
1030 |
HWT355 |
140m6 |
200 |
36 |
148 |
530 |
590 |
300 |
1040 |
60 |
35 |
126 |
1640 |
HWT400 |
150m6 |
200 |
36 |
158 |
560 |
655 |
310 |
1225 |
70 |
42 |
170 |
2170 |
HWT450 |
170m6 |
240 |
40 |
179 |
640 |
705 |
360 |
1345 |
75 |
42 |
220 |
2690 |
HWT500 |
180m6 |
240 |
45 |
190 |
670 |
775 |
380 |
1490 |
80 |
42 |
275 |
3410 |
