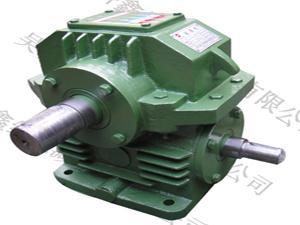

WHX圆弧齿圆柱蜗杆减速机

(WHX减速机,WHX蜗轮蜗杆减速机,WHX圆弧齿圆柱蜗杆减速机)

WHX圆弧齿圆柱蜗杆减速机

WHX圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆,蜗轮齿形与蜗杆相共轭的圆弧,由于蜗轮与蜗杆是凸凹啮合,在啮合区的绝大部分综合曲率半径大,因而降低了齿面应力,增加了齿面强度,提高 了承载能力,同时该齿形合理地减薄了蜗杆齿厚,增加了蜗轮齿根厚,因而蜗轮齿根抗弯强度增大,传递能力增大,还有接触线与圆周速度夹角绝大部分在 40°~90°之间,容易形成液体润滑,齿面间摩擦系数小,所以效率高,温度底
产地:中国>河北>沧州>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
电话:13513025815  电话:0317-7290300 7291300

WHX圆弧齿圆柱蜗杆减速机的详细内容

WH系列圆弧齿圆柱蜗杆减速机

WH系列圆弧齿圆柱蜗杆减速机,包括WHT(通用型),WHX(蜗杆在蜗轮之下),WHS(蜗杆在蜗轮之上)和WHC(蜗杆在蜗轮之侧)四个系列,主要用于冶金、矿山起重、运输、化工、建筑等各种机器设备的减速传动,工作环境温度为0℃~45℃,高速轴可正反向运输,蜗杆转数≤1500r/min。

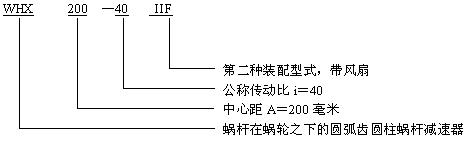

WHX圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆,蜗轮齿形与蜗杆相共轭的圆弧,由于蜗轮与蜗杆是凸凹啮合,在啮合区的绝大部分综合曲率半径大,因而降低了齿面应力,增加了齿面强度,提高 了承载能力,同时该齿形合理地减薄了蜗杆齿厚,增加了蜗轮齿根厚,因而蜗轮齿根抗弯强度增大,传递能力增大,还有接触线与圆周速度夹角绝大部分在40°~90°之间,容易形成液体润滑,齿面间摩擦系数小,所以效率高,温度底。WHX圆弧齿圆柱蜗杆减速机符合JB2318-79标准,WHX-蜗杆可以在蜗轮之下的圆弧齿圆柱蜗杆减速机。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4~163KW之间;输出扭矩在11~2600kgf·m之间,输入轴转数一般不大于1500转/分;高速轴可正反两向运转;工作环境温度为-40℃~45℃;当工作环境温度低于0℃时,启动前润滑油必须加温到0℃以上。中心距:120、125、150、160、180、200、210、25O、280、300、320、360、400、420、450、500,速比:8、10、12.5、16、20、25、31.5、40、50九种。

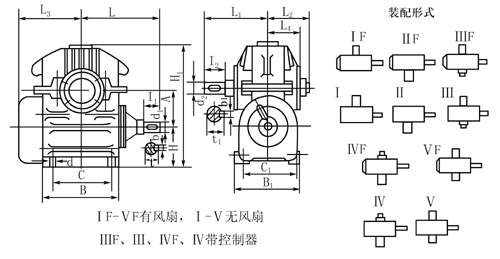

型号

a

L

L1

L2

L3

L4

H

H1

B

B1

C

C1

d

d1

d2

b

b1

t

t1

I1

I2

重量
kg

WHX120

120

245

255

145

218

134

120

390

275

260

215

220

M16

35

55

10

16

37.8

58.5

70

108

100

WHX125

125

235

235

145

225

134

125

400

270

270

210

230

M16

35

55

10

16

37.8

58.5

58

82

103

WHX150

150

294

272

165

260

151.5

150

480

320

300

250

250

M20

40

65

12

18

42.8

68.9

90

108

143

WHX160

160

290

290

165

265

154

160

505

330

310

250

260

M20

40

65

12

18

42.8

68.9

82

105

157

WHX180

180

375

295

180

314

169

180

574

385

335

305

285

M20

45

70

14

20

49

77.4

70

102

230

WHX200

200

360

345

195

365

184

200

628

430

360

330

310

M20

50

80

16

24

53.5

85

82

130

316

WHX210

210

390

375

200

370

191

200

651.5

440

385

350

325

M24

50

80

16

24

53.5

85

110

168

326

WHX250

250

430

370

220

430

209

220

748

520

420

410

360

M24

60

90

18

24

63.9

95

105

130

445

WHX280

280

485

430

245

485

233

250

838

610

470

480

400

M24

60

100

18

28

63.9

105.7

105

165

600

WHX300

300

540

465

250

520

236

260

900.5

630

480

510

410

M30

70

100

20

28

74.2

105.7

140

208

693

WHX320

320

525

455

265

525

256

280

953

680

520

550

440

M30

70

110

20

32

74.2

116.5

105

165

810

WHX360

360

565

470

280

565

271

300

1055

750

570

600

480

M30

70

120

20

32

74.2

126.5

105

165

1035

WHX400

400

630

525

300

605

291

320

1155

820

610

660

520

M30

80

130

24

36

85

137.2

130

200

1470

WHX420

420

685

550

300

665

295

340

1215

850

585

720

515

M30

80

120

24

36

95

147.2

170

238

1500

WHX450

450

680

560

325

670

319

355

1295

910

670

730

570

M36

80

150

24

40

85

158.5

130

200

1860

WHX500

500

730

625

355

725

348

400

1435

1000

730

810

620

M36

90

170

24

40

95

178.5

130

240

2410


相关产品

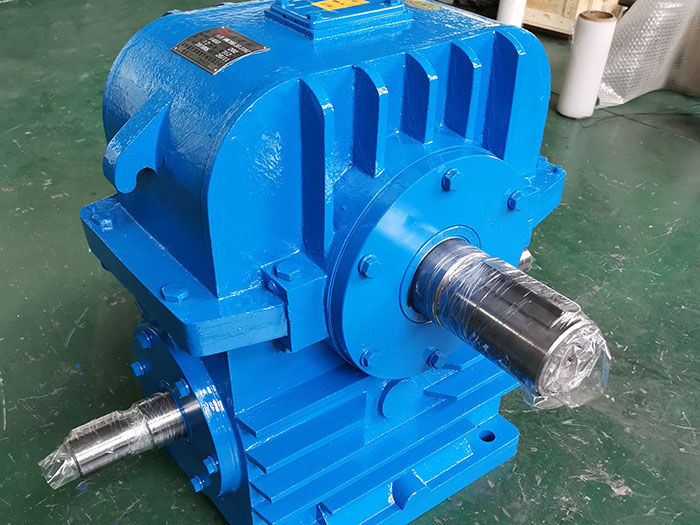

WHX减速机-WHX蜗轮蜗杆减速机-WHX圆弧齿圆柱蜗杆减速机
