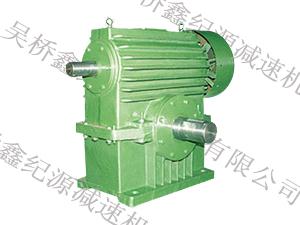

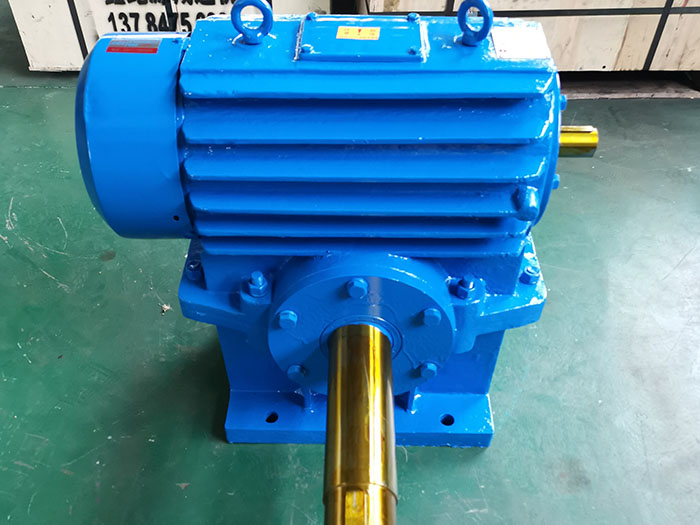

CWO圆弧圆柱蜗杆减速机

CWO圆弧圆柱蜗杆减速机采用单级蜗杆减速传动，CWO减速机符合行业推荐性标准JB/T7935-95（原国标GB9147-88），此标准达到国际九十年代水平。CWO蜗杆减速机全系列共包括三种型号，16种中心距，12种速比。输入功率范围在0.39～189KW之间，输出扭矩在107～13500N·m之间。

相关标签：System.Web.HttpException (0x80004005): 没有找到属性:相关搜索标签

技术咨询热线：

0317-7290300

详细内容介绍

CWO圆弧圆柱蜗杆减速机采用单级蜗杆减速传动，符合行业推荐性标准JB/T7935-95（原国标GB9147-88），此标准达到国际九十年代水平。全系列共包括三种型号，16种中心距，12种速比。输入功率范围在0.39～189KW之间，输出扭矩在107～13500N·m之间。

圆弧圆柱蜗杆轴可正、反两个方向运转，输入转速不_1500r/min,工作环境温度为-40～40℃时，_采取冷却措施。

本产品具体型号

CWO63型圆弧圆柱蜗杆减速机、CWO80型圆弧圆柱蜗杆减速机、CWO100型圆弧圆柱蜗杆减速机、CWO125型圆弧圆柱蜗杆减速机、CWO140型圆弧圆柱蜗杆减速机、CWO160型圆弧圆柱蜗杆减速机、CWO180型圆弧圆柱蜗杆减速机、CWO200型圆弧圆柱蜗杆减速机、CWO225型圆弧圆柱蜗杆减速机、CWO250型圆弧圆柱蜗杆减速机

CWO圆弧圆柱蜗杆减速机63—CWO圆弧圆柱蜗杆减速机100型减速器外形和安装尺寸

型号＼尺寸	a	B₁	B₂	C₁	C₂	h	H	H₁	h₁	i≤12.5
型号＼尺寸	a	B₁	B₂	C₁	C₂	h	H	H₁	h₁	d₁	I₁	b₁	t₁	L₁
63	63	148	180	115	150	12	117	245	M12	19js6	28	6	21.5	128
80	80	175	200	140	170	15	145	296	M12	24js6	36	8	27	151
100	100	218	230	175	190	15	180	365	M12	28js6	42	8	31	182

型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量（不含油）
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量（不含油）
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	19.5
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	28 .5
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	43

CWO125—CWO250型减速器外形和安装尺寸

型号＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	i≤12.5
型号＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	d₁	I₁	b₁	t₁	L₁
125	125	260	250	310	220	205	30	155	410	M16	32k6	58	10	35	218
140	140	285	275	345	230	225	30	195	485	M16	38k6	58	10	41	228
160	160	325	300	385	230	250	35	195	510	M16	42k6	82	12	45	277
180	180	350	320	420	260	270	35	220	600	M20	42k6	82	12	45	292
200	200	400	350	465	280	300	40	250	655	M20	48k6	82	14	51.5	324
225	225	440	380	505	325	325	40	275	700	M20	48k6	82	14	51.5	342
250	250	510	410	575	370	350	45	310	820	M24	55k6	82	16	59	380

型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（不含油）
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	98
140	28js6	42	8	31	212	60m6	105	18	64	260	220	144	166	110
160	32k6	58	10	35	253	65m6	105	18	69	270	245	156	186	150
180	32k6	58	10	35	268	75m6	105	20	79.5	290	260	173	200	210
200	38k6	58	10	41	300	80m6	130	22	85	325	295	188	235	270
225	38k6	58	10	41	318	90m6	130	25	95	340	320	193	247	335
250	42k6	82	12	45	380	100m6	165	28	106	385	360	210	285	410
