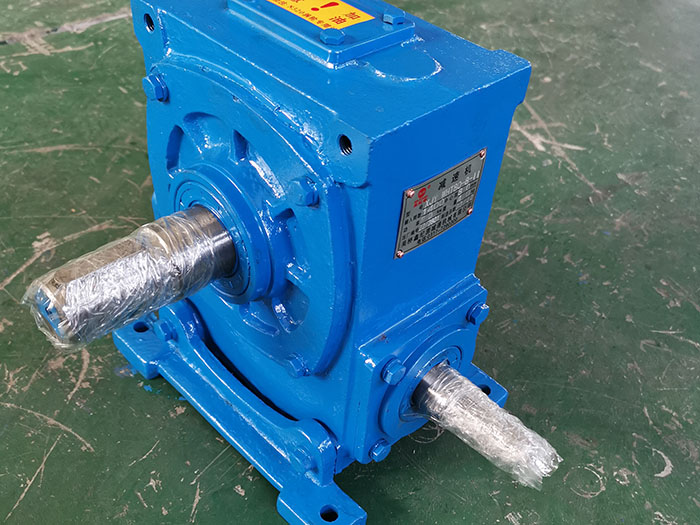

WHT圆弧齿圆柱蜗杆减速机

WHT－蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器。WHT圆弧齿圆柱蜗杆减速机适用于冶金、矿山、起重、运输、化工、等建筑各种机械设备的减速传动。WHT减速机输入功率范围在0.4～163KW之间；输出扭矩在11～2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；WHT蜗杆减速机工作环境温度为-40℃～45℃；当工作环境温度低于0℃时，启动前润滑油_加温到0℃以上。

相关标签：System.Web.HttpException (0x80004005): 没有找到属性:相关搜索标签

技术咨询热线：

0317-7290300

详细内容介绍

WH系列圆弧齿圆柱蜗杆减速机
WH系列圆弧齿圆柱蜗杆减速机，包括WHT蜗杆减速机（通用型），WHX（蜗杆在蜗轮之下），WHS（蜗杆在蜗轮之上）和WHC（蜗杆在蜗轮之侧）四个系列，主要用于冶金、矿山起重、运输、化工、建筑等各种机器设备的减速传动,工作环境温度为0℃~45℃,高速轴可正反向运输,蜗杆转数≤1500r/min。

WHT圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，由于蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，因而降低了齿面应力，增加了齿面强度，提高了承载能力，同时WHT圆弧齿圆柱蜗杆减速机齿形合理地减薄了蜗杆齿厚，增加了蜗轮齿板厚，因而蜗轮齿板抗弯强度增大，传递能力增大，还有接触线与圆周速度夹角绝大部分在40°～90°之间，容易形成液体润滑，齿面间摩擦系数小，所以效率高，温度底。WHT圆弧齿圆柱蜗杆减速机符合JB2318-79标准）WHT－蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器。适用于冶金、矿山、起重、运输、化工、等建筑各种机械设备的减速传动。WHT圆弧齿圆柱蜗杆减速机输入功率范围在0.4～163KW之间；输出扭矩在11～2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度为-40℃～45℃；当工作环境温度低于0℃时，启动前润滑油_加温到0℃以上。WHT型的中心距有四种即：42、65、80、100，速比有：8、10、12.5、16、20、25、35、40、50九种，装配形式有八种。

尺寸型号	A	B	B₁	B₂	B3	C	C₁	H	H₁	H₂	H₃	h	L
WHT04	42	145	125	35	25	120	105	71	190	77	173	12	118.5
WHT06	65	180	156	40	30	155	126	63	233	105	315	15	144
WHT08	80	240	206 *182	55	34	205 *210	172 *148	90 *88	278	110 *122	277 *279	20	175 *180
WHT10	100	292 *290	238 *216	68.5	42	250 *256	196 *176	105 *100	336	135 *142	335 *331	25	210 *215

说明：*为原草案标准，由于工厂原产品按草案标准生产，现在处于由草案向JB318标准过渡阶段，即：草案和JB2318产品均在生产，为此如需部颁标准产品，在合同上注明JB2318。示例：JB2318WHTOB-9-V，否则，仍按原草案供货。

三、减速器的传动比及输入功率表

传动比代号	公称传动比	中心距→ 输入转速↓	80	100	120	125	150	160	180	200	210	250	280	300	320	360	400	420	450	500
1	8	1500	2.5	4.5	7.23	10.1	13.4	19.9	22.7	29.8	31.5	46.1	54.4	68.9	70.4	87.1	110	161	＿	＿
		1000	2.1	3.9	5.28	8.0	9.77	16.1	17.7	24.7	27.9	41.5	50.5	57.4	64.4	80.5	103	117	128	163
		750	1.9	3.5	4.22	6.6	7.76	13.4	14.4	20.8	23	35.6	44.3	46.2	57.9	73.8	94.6	97.7	119	154
		500	1.5	2.9	3.06	5.0	5.56	10.3	10.03	16.1	17.1	27.8	35.1	37.5	45.3	59.6	77.7	86.8	101	138
2	10	1500	2.0	3.8	5.98	9.4	11.5	16.4	20.3	26.7	27.7	39.7	48.2	53.8	59.8	76.2	97.3	138	＿	＿
		1000	1.7	3.3	4.29	7.4	8.14	13.2	15.4	22.4	23.5	34.1	41.6	43.6	53.8	68.8	88.6	98.2	111	146
		750	1.5	2.9	3.41	6.1	6.47	11.1	12.68	19.1	20.1	29.3	36.3	38.3	47.6	61.2	79.1	80.5	98.5	131
		500	1.3	2.4	2.46	4.7	4.97	8.5	9.87	14.7	15.7	23.1	28.8	30.8	37.7	49.2	64.8	65.6	82.5	111
3	12.5	1500	1.6	2.8	4.84	8.1	8.81	14.9	16.4	20.0	22	32.9	43.1	47.1	61.6	73.2	89.3	124	＿	＿
		1000	1.4	2.4	3.57	6.3	6.49	11.9	12.2	16.2	18.2	27.6	37.5	39.5	53.5	65.8	80.5	88.5	105	127
		750	1.2	2.1	2.87	5.2	5.36	10.0	11.1	13.5	15.5	23.4	32.7	35.7	46.5	58.8	71.8	75.5	95.3	116
		500	1.0	1.7	2.06	3.9	4.26	7.6	8.6	10.4	11.4	18.2	25.6	28.6	36.1	47.0	57.4	58.4	78.2	96.8
4	16	1500	1.6	3.0	4.41	6.5	8.22	12.8	15.8	19.2	21.2	29.9	35.6	38.6	46.0	62.7	71.9	92.9	＿	＿
		1000	1.3	2.7	3.27	5.1	6.25	10.3	12.2	15.8	17.8	26.3	32.1	35.1	41.0	52.0	66.5	75.8	83.4	106
		750	1.2	2.3	2.63	4.3	5.03	8.6	10.3	13.4	14.4	22.7	27.9	30.9	36.5	47.1	60.8	64.8	76.7	99.6
		500	1.0	1.9	1.92	3.3	3.62	6.6	8.25	10.3	11.1	17.7	22.3	25.3	28.7	37.4	49.0	50.1	63.3	84.2
5	20	1500	1.3	2.2	3.65	6.0	6.52	10.3	11.4	15.5	16.5	25.0	23.1	26.1	41.3	49.1	69.4	89.8	＿	＿
		1000	1.1	1.9	2.70	4.8	5.08	8.1	8.53	12.5	13.5	21.3	29.1	32.1	37.2	44.2	61.9	64.4	64.9	81.2
		750	1.0	1.6	2.14	3.9	4.24	6.7	7.06	10.5	11.5	18.1	25.3	28.3	31.3	38.6	55.5	57.5	58.0	73.2
		500	0.8	1.3	1.59	3.0	3.5	5.2	5.79	8.1	9.1	14.1	19.9	22.9	24.5	30.4	44.2	47.5	46.2	59.7
6	25	1500	1.0	1.9	3.16	4.6	5.56	8.4	12.2	14.3	15.3	20.8	24.7	27.7	34.8	43.4	50.9	80.1	＿	＿
		1000	0.8	1.7	2.37	3.6	4.11	6.5	9.5	11.5	12.5	16.8	20.4	23.4	29.5	38.3	45.6	55.9	631	71.4
		750	0.7	1.4	1.88	2.9	3.26	5.4	5.9	9.6	10.6	14.1	17.2	19.2	25.1	32.8	39.9	43.4	56.1	63.6
		500	0.6	1.2	1.37	2.2	2.34	4.2	4.9	7.4	8.4	10.9	13.5	16.5	19.5	25.8	31.4	33.4	44.7	50.5
7	31.5	1500	1.2	2.1	2.54	4.4	4.86	8.6	10.6	12.8	13.8	19.8	23.2	26.2	30.2	37.1	46.9	64.1	＿	＿
		1000	1.0	1.8	1.91	3.5	3.91	6.9	8.3	10.5	11.5	17.4	21.6	24.6	26.6	33.9	43.3	45.5	54.5	68.5
		750	0.9	1.6	1.55	2.9	3.31	5.8	7.21	8.9	9.8	15.1	18.3	21.3	23.9	30.7	39.5	41.5	50.0	64.5
		500	0.7	1.4	1.13	2.3	2.86	4.5	5.05	7.0	7.9	11.8	14.6	17.6	18.9	24.5	32.0	34.8	41.1	54.6
8	40	1500	0.9	1.5	2.16	4.1	4.9	6.9	7.45	10.5	11.5	16.8	22.0	24	27.3	32.4	45.4	55.1	＿	＿
		1000	0.8	1.3	1.62	3.2	3.9	5.5	5.83	8.4	9.4	14.2	19.4	21	24.0	28.9	40.8	42.8	42.2	52.8
		750	0.7	1.2	1.32	2.7	3.1	4.6	5.94	7.1	8.1	12.0	16.7	18.7	20.7	25.4	26.2	30.6	37.8	47.8
		500	0.6	1.0	0.98	2.1	2.6	3.6	4.79	5.5	6.5	9.5	13.2	14.5	16.3	20.3	24.0	29.9	30.3	39.0
9	50	1500	0.7	1.3	1.86	3.1	3.21	5.7	7.21	9.8	10.8	14.0	16.5	18.5	23.2	28.8	33.7	45	＿	＿
		1000	0.6	1.2	1.37	2.5	2.7	4.5	5.8	7.8	8.9	11.4	13.8	15.8	19.5	25.3	30.0	32	41.7	47.0
		750	0.5	1.0	1.12	2.0	2.4	3.7	4.1	6.7	7.7	9.5	11.7	14.5	16.8	21.8	26.3	27.2	37.4	41.8
		500	0.4	0.8	0.85	1.6	1.82	2.9	3.5	5.2	6.2	7.5	9.1	10.9	13.1	17.2	21.2	22.3	29.8	33.3
