WHC双出轴蜗轮减速机

WHC双出轴蜗轮减速机

来源:鑫纪源减速机 发布时间:2011/12/20 17:26:32


WHC双出轴减速机安装与使用的注意事项:

安装双出轴减速机时,应重视传动中心轴线对中,其误差不得大于所用联轴器的使用补偿量。WHC双出轴蜗轮减速机对中良好能延长使用寿命,并获得理想的传动效率。



WHC双出轴减速机在输出轴上安装传动件时,不允许用锤子敲击,通常利用装配夹具和轴端的内螺纹,用螺栓将传动件压入,否则有可能造成减速机内部零件的损坏。最好不采用钢性固定式联轴器,因该类联轴器安装不当,会引起不必要的外加载荷,以致造成轴承的早期损坏,严重时甚至造成输出轴的断裂。



WHC双出轴蜗轮蜗杆减速机应牢固地安装在稳定水平的基础或底座上,排油槽的油应能排除,且冷却空气循环流畅。基础不可靠,运转时会引起振动及噪声,并促使轴承及齿轮受损。



WHC蜗杆蜗轮减速机按不同的安装位置,并打开油位塞螺钉检查油位线的高度,从油位塞处加油至润滑油从油位塞螺孔溢出为止,拧上油位塞确定无误后,方可进行空载试运转,时间不得少于2小时。运转应平稳,无冲击、振动、杂音及渗漏油现象,发现异常应及时排除。



 WHC双出轴蜗轮减速机经过一定时期应再检查油位,以防止机壳可能造成的泄漏,如环境温度过高或过低时,可改变润滑油的牌号。





WHC圆弧齿圆柱蜗杆减速机符合JB2318-79标准,WHX-蜗杆可以在蜗轮之下的圆弧齿圆柱蜗杆减速器。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4~163KW之间;输出扭矩在11~2600kgf·m之间,输入轴转数一般不大于1500转/分;高速轴可正反两向运转;工作环境温度为-40℃~45℃;当工作环境温度低于0℃时,启动前润滑油必须加温到0℃以上。中心距:120、125、150、160、180、200、210、25O、280、300、320、360、400、420、450、500,速比:8、10、12.5、16、20、25、31.5、40、50九种。

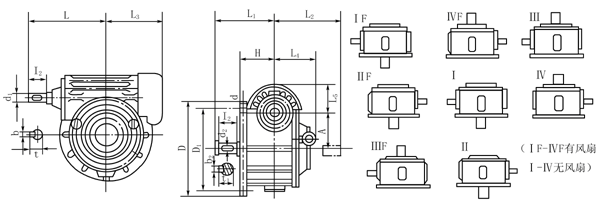

型号

a

L

L2

L3

L4

L5

H

D

D1

d

d1

d2

b

b1

t

t1

I1

I2

重量 kg

WHC120

120

245

257

218

140.5

117.5

140

330

290

M12

35

55

10

16

37.8

58.5

70

110

95

WHC125

125

235

237

225

140

125.5

140

330

290

M12

35

55

10

16

37.8

58.5

58

84

100

WHC150

150

294

274

255

161

136.5

160

400

360

M16

40

65

12

18

42.8

68.9

90

110

155

WHC160

160

290

292

265

161

140.5

165

410

370

M16

40

65

12

18

42.8

68.9

82

107

163

WHC180

180

375

298

309

181.5

148

185

465

425

M16

45

70

14

20

49

74.2

70

105

190

WHC200

200

360

347

365

207

168

200

490

450

M16

50

80

16

24

53.5

85

82

132

308

WHC210

210

390

377

370

212.5

174

210

540

490

M20

50

80

16

24

53.5

85

110

170

328

WHC250

250

430

372

430

211

193

220

610

560

M20

60

90

18

24

63.9

95

105

132

460

WHC280

280

485

432

485

235

213

240

690

630

M24

60

100

18

28

63.9

105.7

105

167

630

WHC300

300

540

467

520

238

215

270

750

690

M24

70

100

20

28

74.2

105.7

140

210

787

WHC320

320

525

457

525

258

235

260

770

710

M24

70

110

20

32

74.2

116.5

105

167

835

WHC360

360

565

472

565

273

250

280

890

810

M30

70

120

20

32

74.2

126.5

105

167

1045

WHC400

400

630

527

605

293

270

300

970

890

M30

80

130

24

36

85

137.2

130

202

1450

WHC420

420

680

552

665

301

267.5

325

1000

930

M30

90

140

24

36

97

147.2

170

240

1500

WHC450

450

680

562

670

321

298

340

1090

1000

M36

80

150

24

40

85

158.5

130

202

1855
