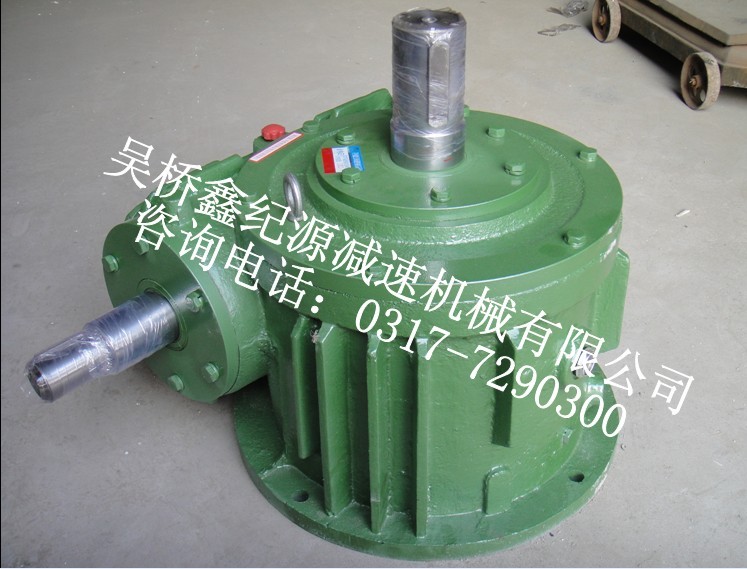

WHC
圆弧齿圆柱蜗杆减速机,符合部颁标准(
GB2318-79
),达到标准化、系列化的要求。
WHC
圆弧齿圆柱蜗杆减速机壳体选用
HT40
灰铸铁,圆柱蜗杆选用材质
20CrMnTi
,其热处理齿面硬度为
HRC56-62
芯部为
≥HRC30
,减速机低速输出蜗轮轴采用
45
号钢或机械性能相当的其他材质,调质处理硬度达到
HB217-255
,
WHC
圆弧齿圆柱蜗杆减速机最主要的就是蜗轮材质的选用,蜗轮轮缘材质采用
GB1176-74
《铸造铜合金》规定的锡青铜
(ZQsn10-1),
用离心铁模铸造,蜗轮轮芯采用
HT300
灰铁轮芯,其蜗轮轮缘硬度不得低于
≥HB90
。
圆弧齿圆柱蜗杆减速机高速蜗杆输入功率范围在
3.5-202KW
之间;输出扭矩在
107-43500Nm
之间,输入轴转数一般不大于
1500r/min
,高速输入蜗杆轴可正反两向运转;工作环境温度低于
0
℃
时,起动前润滑油必须加温到
0
℃
以上。
减速机型号中的
W
代表蜗蜗、
H
代表圆弧、
C
代表蜗杆在侧,汉语拼音组合为:
WHC
……蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速机
中心距
-
用实际数字表示,单位为
mm
:
传动比
-
用公称传动比表示:
8
、
10
、
12.5
、
16
、
20
、
25
、
31.5
、
40
、
50
。
装配形式
-
用罗马数字
I
、
II
、
III
、
IV
表示,带风扇的在其后加
“F”
字母表示。
