CW蜗轮蜗杆减速机轴承的选用

CW蜗轮蜗杆减速机轴承的选用

来源:鑫纪源减速机 发布时间:2012/4/20 17:42:34

CW圆弧圆柱蜗杆减速机特点:

1.蜗杆采用高强度低碳合金钢经渗碳淬火而成,齿面硬度达HRC58-62,齿轮均采用磨齿工艺,精度高,接触性好。

2.传动效率高:三级大于90%

3.运转平稳,噪音低。

4.体积小,重量轻,使用寿命长,承载能力高。

5.易于拆检,易于安装。

CW圆弧圆柱蜗杆减速机适用范围如下:

1.高速轴转速不大于1500/分。

2.齿轮传动圆周速度不大于20/秒。

3.工作环境温度为-4045℃,如果低于0℃,启动前润滑油应预热至0℃以上,本减速机可用于正反两个方向运转。

CW圆弧圆柱蜗杆减速器采用单级蜗杆减速传动,符合行业推荐性标准JB/T793595(原国标GB914788,此标准达到国际九十年代水平。全系列共包括三种型号,16种中心距,12种速比。输入功率范围在0.39189KW之间,输出扭矩在10713500N.m之间。CW圆弧圆柱蜗杆轴可正、反两个方向运转,输入转速不超过1500r/min,工作环境温度为-4040度。当工作环境温度低于0度时,启动前润滑油必须加热到0度以上;当工作环境温度低于40度时,必须采取冷却措施。

CW蜗杆减速机是一种具有结构紧凑,传动比大,以及在一定条件下具有自锁功能的传动机械,是最常用的减速机之一,其中,中空轴式蜗齿减速机不仅具有以上的特点,而且安装方便,结构合理,越来越得到广泛应用。中空轴式蜗齿减速机在蜗轮蜗杆减速器输人端加装一个斜齿轮减速器,构成的多级减速器可获得非常低的输出速度,是斜齿轮级和蜗齿级的组合,比纯单级蜗轮减速机具有更高的效率。而且振动小,噪音低,能耗低。



SCW轴装式蜗杆减速机专用机架、无支点,单支点和双支点机架四大类。原则上是根据减速机输出轴径的大小来确定型号,只要接口形式及安装尺寸相符,减速机的输出轴大小在一定范围内可以对机架型号作上下浮动。本公司生产的机架一般适用于立式减速机。如用户需配其它规格型号的立式减速机,在订货时必须说明所配减速机的型号、规格、并提供减速机底座连接尺寸及输出轴轴端尺寸,本公司在一定范围内可以对接板进行调整与减速机联接,满足用户要求。

当具备上述条件的搅拌轴,在选用单支点机架时,搅拌轴与减速机之间的联轴器须选用TK型弹性块联轴器。在实际应用中常用刚性联轴器代替弹性块联轴器联接搅拌轴与减速机出轴,蜗杆减速机取消底轴承或中间轴承等支点。这样使用,简化了单支点支架的应用条件,但只适宜于搅拌不强烈、功率较小,对轴承负荷较小的场合。这时联轴器应选用GT型刚性凸缘联轴器,以利轴向尺寸方面的微量调整;原则上不能用JQ型夹壳联轴器,若采用夹壳联轴器,则必须对支点的轴承结构进行变动,采用带紧定套的锥孔调心滚子轴承,或者取掉夹壳联轴器中的悬吊环,便搅拌轴的轴向位置有适当的调整余地。

不宜于选用无支点、单支点机架时,应选用双支点机架。当选用的双支点机架两支点轴承结构不带紧定套,而搅拌轴的轴向位置不能调整时,搅拌轴与减速机之间的联接必须选用TK型弹性块联轴器。

SCW轴装式蜗杆减速机是按国家专业标准ZBJ19004生产的外啮合渐开线斜齿圆柱齿轮减速机,齿轮减速机广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等领域。轴装式蜗杆减速机适用范围如下:

1、高速轴转不大于1500/分。

2、齿轮传动圆周速度不大于20/秒。

3、工作环境温度为-40-45℃,如果低于0℃,启动前润滑油应预热至0℃以上,齿轮减速机可用于正反两个方向运转。

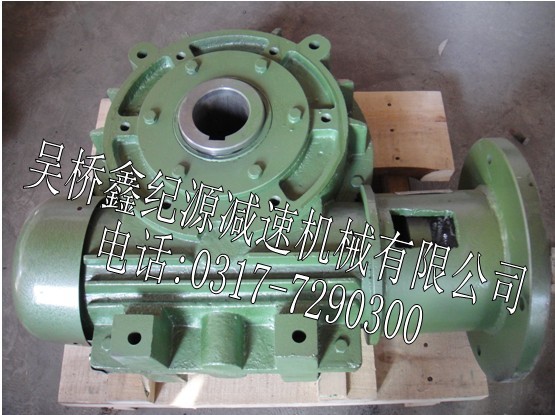

轴装式圆弧圆柱蜗杆减速机(JB/T6387 1992)直接套装在工作机主轴上,包括 SCWU SCWSSCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。工作条件:减速器蜗杆轴转速不超过 1500 r/min;工作环境温度为- 4040 ℃,当工作环境温度低于0 ℃时,启动前润滑油必须加热到0 ℃以上;减速器可正、反向运转。

中心距a(mm)

63

80

100

125

140

160

180

200

225

250

280

315

355

400

450

500

蜗杆

轴承

型号

7304

7305

7308

7309

7310

7311

7312

7312

2215

2

1

7312

2215

2

1

7314

2217

2

1

7314

2217

2

1

7317

2220

2

1

7317

2220

2

1

7320

2320

2

1

7326

2326

2

1

7328

2328

2

1

数量

2

2

2

2

2

2

2

蜗轮

轴承

型号

7507

7508

7510

7512

7514

7515

7517

7318

7320

7322

7324

7326

7328

7532

7536

7540

数量

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2
