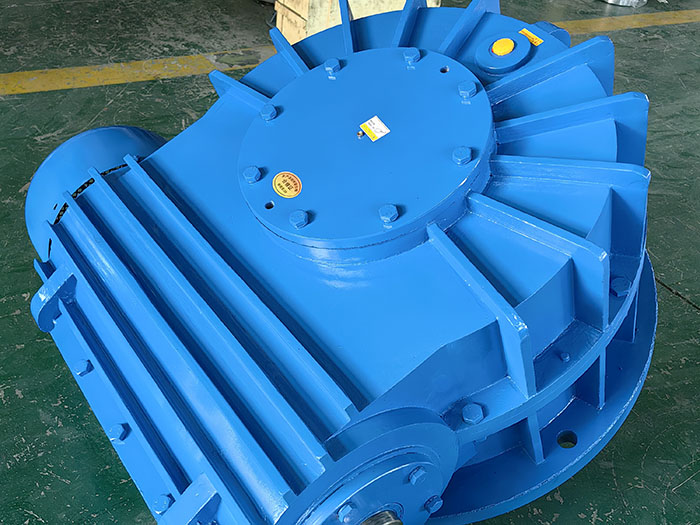

GCWS双级蜗轮齿轮减速机

GCWS型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成,GCWS蜗轮齿轮减速机具有承载能力高、传动效率高、传动比大、结构紧凑等特点。
产地:中国>河北>沧州>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
电话:13513025815  电话:0317-7290300 7291300

GCWS双级蜗轮齿轮减速机的详细内容

GCWS双级蜗轮齿轮减速机的详细介绍
GCWS型双级蜗杆及齿轮-蜗杆减速机说明(JB/T7008-1993)
ZC1型双级蜗杆及齿轮-蜗杆减速器(JB/T7008-1993)由两类产品构成,其中ZC1型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为:蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。具有承载能力高、传动效率高、传动比大、结构紧凑等特点,主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。
工作条件:输入轴转速不超过1500r/min;工作环境温度为—40~40℃,当工作环境温度低于0℃时,启动前润滑油必须加热到0℃以上,或采用低凝固点的润滑油;减速器可正、反向运转。减速机说明(JB/T7008-1993)
ZC1型双级蜗杆及齿轮-蜗杆减速机型号与标记(JB/T7008-1993)
型号与标记
1.型号
(1)CCWU型—低速级蜗杆在蜗轮之下的双级蜗杆减速器;
(2)CCWS型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器;
(3)CCWO型—低速级蜗杆在蜗轮之上的双级蜗杆减速器;
(4)GCWU型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速器;
(5)GCWS型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速器;
(6)GCWO型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速器。
其中C—ZG型蜗杆;G—齿轮;W—蜗杆减速器;U—蜗杆下置式;S—蜗杆侧置式;O—蜗杆上置式。
2.标记

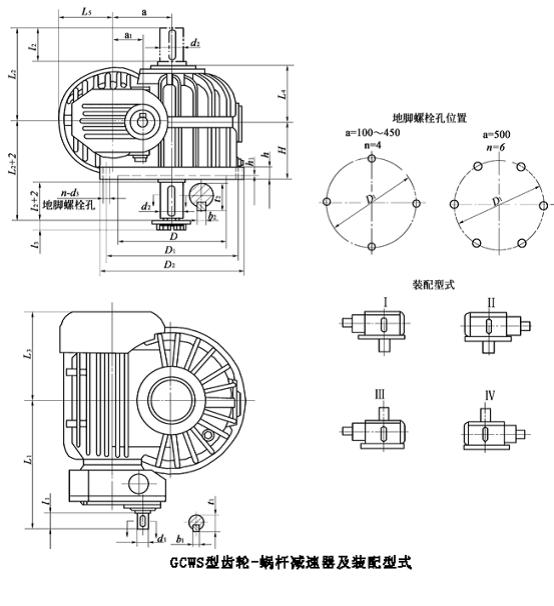

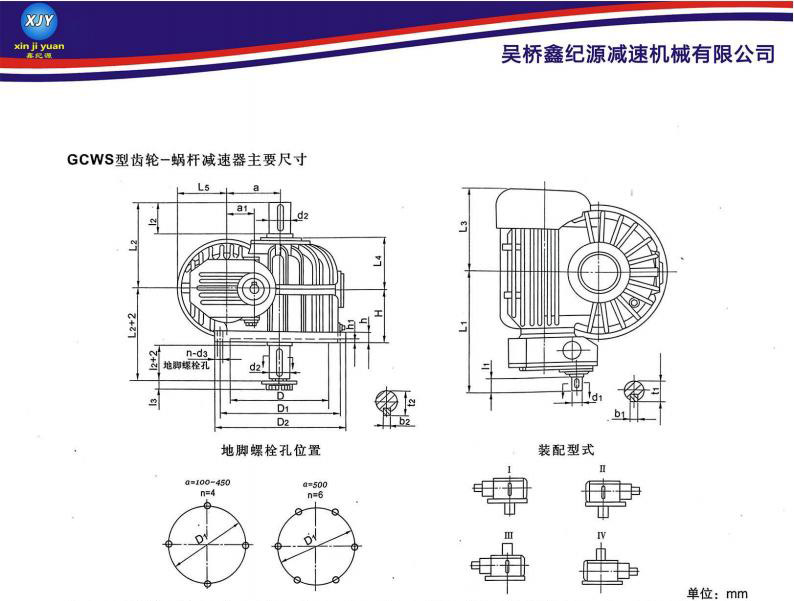

GCWS100、GCWS125、GCWS160、GCWS200、GCWS250、GCWS315、GCWS355、GCWS400、GCWS450、GCWS500、型低速级蜗杆在蜗轮之侧的齿轮-蜗杆减速机的装配形式与主要尺寸(JB/T7008-1993)

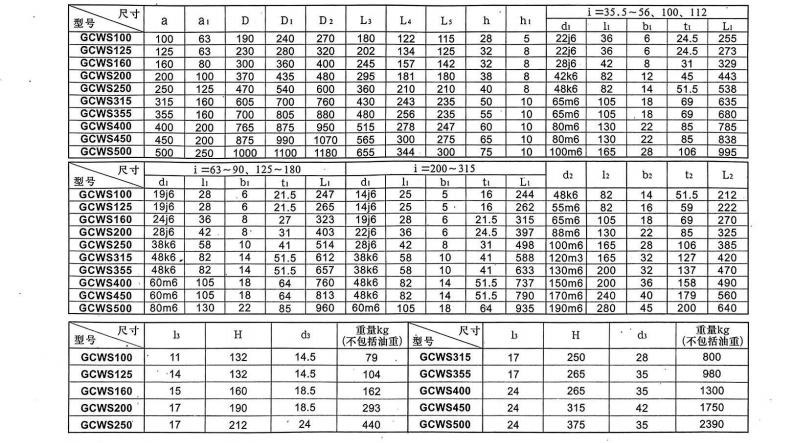

型号\尺寸

a

a1

D

D1

D2

L3

L4

L5

h

h1

i=35.5~56、100、112

d1

l1

b1

t1

L1

GCWS100

100

63

190

240

270

180

122

115

28

5

22j6

36

6

24.5

255

GCWS125

125

63

230

280

320

202

134

125

32

8

22j6

36

6

24.5

273

GCWS160

160

80

300

360

400

245

157

142

32

8

28j6

42

8

31

329

GCWS200

200

100

370

435

480

295

181

180

38

8

42k6

82

12

45

443

GCWS250

250

125

470

540

600

360

210

210

40

8

48k6

82

14

51.5

538

GCWS315

315

160

605

700

760

430

243

235

50

10

65m6

105

18

69

635

GCWS355

355

160

700

805

880

480

256

235

55

10

65m6

105

18

69

680

GCWS400

400

200

765

875

950

515

278

247

60

10

80m6

130

22

85

785

GCWS450

450

200

875

990

1070

565

300

275

65

10

80m6

130

22

85

838

GCWS500

500

250

1000

1100

1180

655

344

300

75

10

100m6

165

28

106

995

型号\尺寸

i=63~90、125~180

i=200~315

d2

l2

b2

t2

L2

d1

l1

b1

t1

L1

d1

l1

b1

t1

L1

GCWS100

19j6

28

6

21.5

247

14j6

25

5

16

244

48k6

82

14

51.5

212

GCWS125

19j6

28

6

21.5

265

14j6

25

5

16

262

55m6

82

16

59

222

GCWS160

24j6

36

8

27

323

19j6

28

6

21.5

315

65m6

105

18

69

270

GCWS200

28j6

42

8

31

403

22j6

36

6

24.5

397

80m6

130

22

85

325

GCWS250

38k6

58

10

41

514

28j6

42

8

31

498

100m6

165

28

106

385

GCWS315

48k6

82

14

51.5

612

38k6

58

10

41

588

120m6

165

32

127

420

GCWS355

48k6

82

14

51.5

657

38k6

58

10

41

633

130m6

200

32

137

470

GCWS400

60m6

105

18

64

760

48k6

82

14

51.5

737

150m6

200

36

158

490

GCWS450

60m6

105

18

64

813

48k6

82

14

51.5

790

170m6

240

40

179

560

GCWS500

80m6

130

22

85

960

60m6

105

18

64

935

190m6

280

45

200

640





型号\尺寸

l3

H

d3

质量m/kg

GCWS100

11

132

14.5

79

GCWS125

14

132

14.5

104

GCWS160

15

160

18.5

162

GCWS200

17

190

18.5

293

GCWS250

17

212

24

440

GCWS315

17

250

28

800

GCWS355

17

265

35

980

GCWS400

24

265

35

1300

GCWS450

24

315

42

1750

GCWS500

24

375

35

2390
