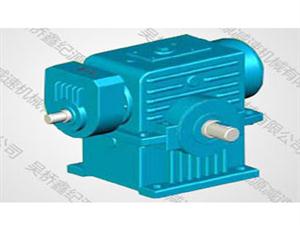

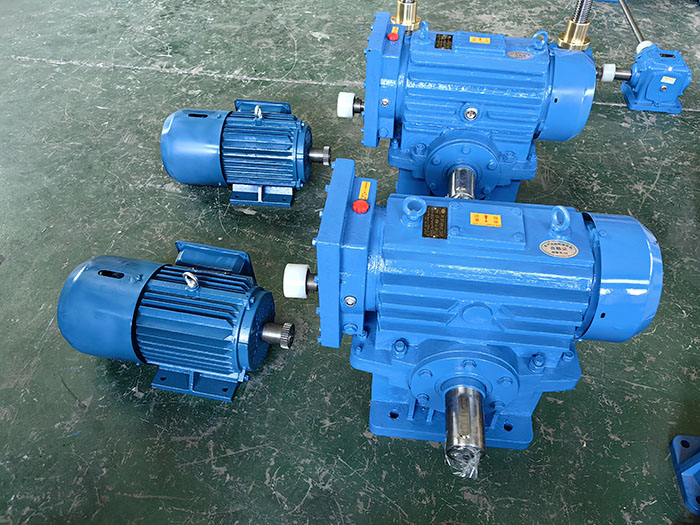

GCWO双级蜗轮齿轮减速机
GCWO蜗轮齿轮减速机鑫纪源公司对产品服务质量高度重视，使我们的客户对鑫纪源的产品放心，对我们的服务满意。GCWO减速机可靠的产品质量，完善的服务体系。赢得了国内外用户的广泛信赖，品牌和企业形象进一步提升。
产地：中国>河北>沧州>吴桥县
供应商：吴桥鑫纪源减速机械有限公司
电话：13513025815 电话:0317-7290300 7291300
GCWO双级蜗轮齿轮减速机的详细内容
GCWO双级蜗轮齿轮减速机的详细介绍
GCWO型双级蜗杆及齿轮-蜗杆减速机说明（JB/T7008-1993）
ZC1型双级蜗杆及齿轮-蜗杆减速器（JB/T7008-1993）由两类产品构成，其中ZC1型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成；齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为：蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。具有承载能力高、传动效率高、传动比大、结构紧凑等特点，主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。
工作条件：输入轴转速不超过1500r/min；工作环境温度为—40～40℃，当工作环境温度低于0℃时，启动前润滑油必须加热到0℃以上，或采用低凝固点的润滑油；减速器可正、反向运转。减速机说明（JB/T7008-1993）
ZC1型双级蜗杆及齿轮-蜗杆减速机型号与标记（JB/T7008-1993）
型号与标记
1.型号
（1）CCWU型—低速级蜗杆在蜗轮之下的双级蜗杆减速器；
（2）CCWS型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器；
（3）CCWO型—低速级蜗杆在蜗轮之上的双级蜗杆减速器；
（4）GCWU型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速器；
（5）GCWS型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速器；
（6）GCWO型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速器。
其中C—ZG型蜗杆；G—齿轮；W—蜗杆减速器；U—蜗杆下置式；S—蜗杆侧置式；O—蜗杆上置式。

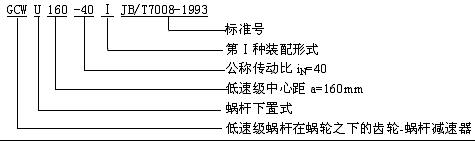

2.标记
GCWO型双级蜗杆及齿轮-蜗杆减速机说明（JB/T7008-1993）
ZC1型双级蜗杆及齿轮-蜗杆减速器（JB/T7008-1993）由两类产品构成，其中ZC1型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成；齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为：蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。具有承载能力高、传动效率高、传动比大、结构紧凑等特点，主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。
工作条件：输入轴转速不超过1500r/min；工作环境温度为—40～40℃，当工作环境温度低于0℃时，启动前润滑油必须加热到0℃以上，或采用低凝固点的润滑油；减速器可正、反向运转。减速机说明（JB/T7008-1993）
ZC1型双级蜗杆及齿轮-蜗杆减速机型号与标记（JB/T7008-1993）
型号与标记
1.型号
（1）CCWU型—低速级蜗杆在蜗轮之下的双级蜗杆减速器；
（2）CCWS型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器；
（3）CCWO型—低速级蜗杆在蜗轮之上的双级蜗杆减速器；
（4）GCWU型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速器；
（5）GCWS型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速器；
（6）GCWO型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速器。
其中C—ZG型蜗杆；G—齿轮；W—蜗杆减速器；U—蜗杆下置式；S—蜗杆侧置式；O—蜗杆上置式。
2.标记
|

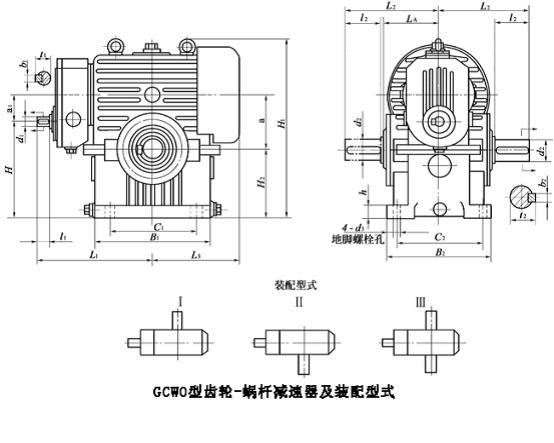

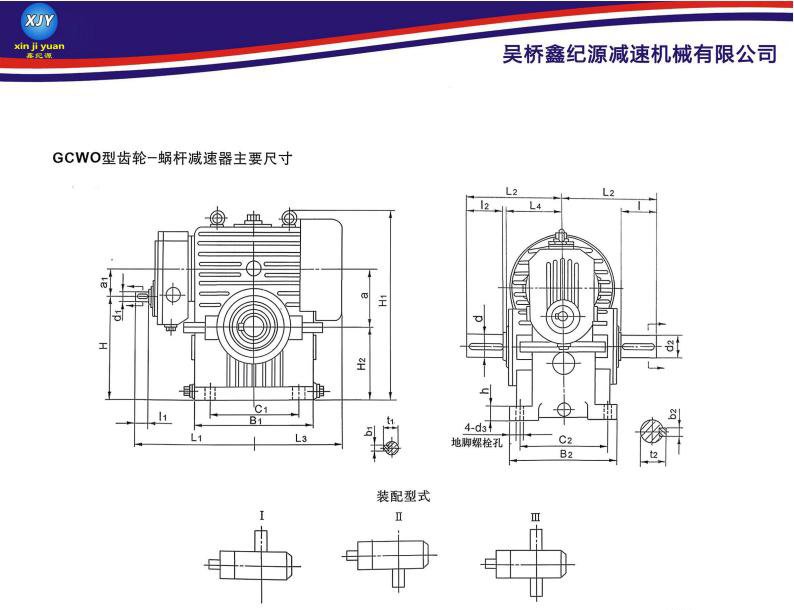

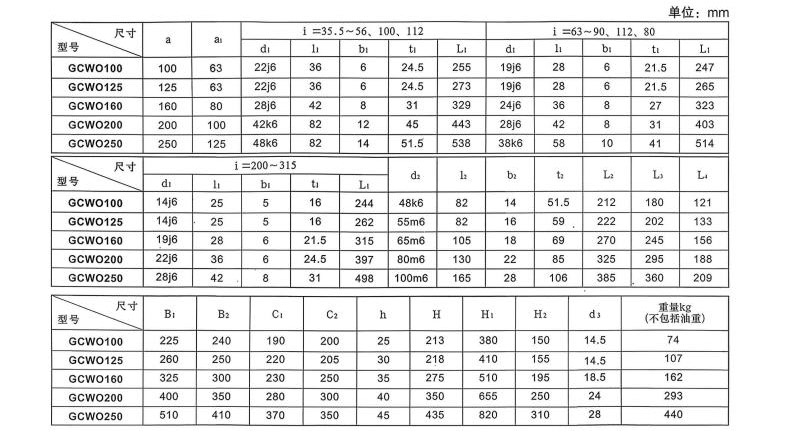

型号\尺寸 |
a |
a1 |
i=35.5～56、100、112 |
i=63～90、125～180 |
||||||||
|
d1 |
l1 |
b1 |
t1 |
L1 |
d1 |
l1 |
b1 |
t1 |
L1 |
|||
|
GCWO100 |
100 |
63 |
22j6 |
36 |
6 |
24.5 |
255 |
19j6 |
28 |
6 |
21.5 |
247 |
|
GCWO125 |
125 |
63 |
22j6 |
36 |
6 |
24.5 |
273 |
19j6 |
28 |
6 |
21.5 |
265 |
|
GCWO160 |
160 |
80 |
28j6 |
42 |
8 |
31 |
329 |
24j6 |
36 |
8 |
27 |
323 |
|
GCWO200 |
200 |
100 |
42k6 |
82 |
12 |
45 |
443 |
28j6 |
42 |
8 |
31 |
403 |
|
GCWO250 |
250 |
125 |
48k6 |
82 |
14 |
51.5 |
538 |
38k6 |
58 |
10 |
41 |
514 |
|
型号\尺寸 |
i=200～315 |
d2 |
l2 |
b2 |
t2 |
L2 |
L3 |
L4 |
||||
|
d1（j6） |
l1 |
b1 |
t1 |
L1 |
||||||||
|
GCWO100 |
14 |
25 |
5 |
16 |
244 |
48k6 |
82 |
14 |
51．5 |
212 |
180 |
121 |
|
GCWO125 |
14 |
25 |
5 |
16 |
262 |
55m6 |
82 |
16 |
59 |
222 |
202 |
133 |
|
GCWO160 |
19 |
28 |
6 |
21.5 |
315 |
65m6 |
105 |
18 |
69 |
270 |
245 |
156 |
|
GCWO200 |
22 |
36 |
6 |
24.5 |
397 |
80m6 |
130 |
22 |
85 |
325 |
295 |
188 |
|
GCWO250 |
28 |
42 |
8 |
31 |
498 |
100m6 |
165 |
28 |
106 |
385 |
360 |
209 |
|
型号\尺寸 |
B1 |
B2 |
C1 |
C2 |
h |
H |
H1 |
H2 |
d3 |
质量m/kg |
|
GCWO100 |
225 |
240 |
190 |
200 |
25 |
213 |
380 |
150 |
14.5 |
74 |
|
GCWO125 |
260 |
250 |
220 |
205 |
30 |
218 |
410 |
155 |
18.5 |
107 |
|
GCWO160 |
325 |
300 |
230 |
250 |
35 |
275 |
510 |
195 |
18.5 |
162 |
|
GCWO200 |
400 |
350 |
280 |
300 |
40 |
350 |
655 |
250 |
24 |
293 |
|
GCWO250 |
510 |
410 |
370 |
350 |
45 |
435 |
820 |
310 |
28 |
440 |
