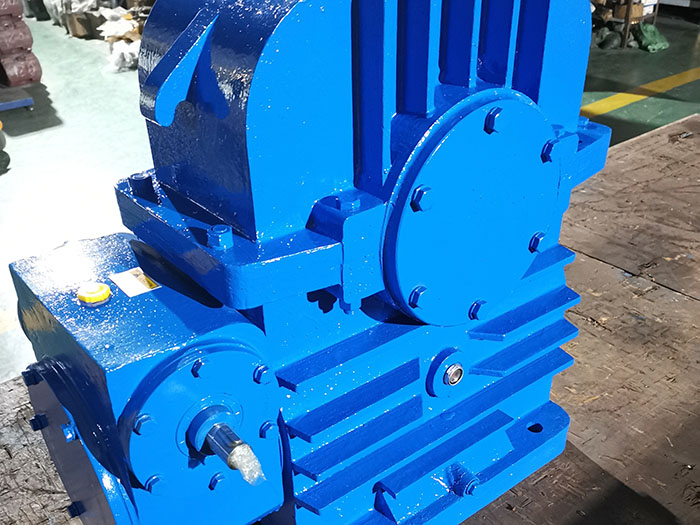

CCWU圆弧圆柱蜗杆减速机|CCWU减速机|CCWU双机减速机-CCWU圆弧圆柱蜗杆减速机-吴桥鑫纪源减速机械有限公司

CCWU双机圆弧圆柱蜗杆减速机符合国家标准JB/T7008-93，CCWU双机减速机主要应用于冶金、矿山、起重、运输，化工、建筑，建材及轻工业等行业减速器输入轴转速不_1500r/min。CCWU减速机工作环境温度为-40°C~+40°C，当工作环境温度低于0°C时，启动前润滑油_加热到0°C以上，减速器可正反向运转。

CCWU双机圆弧圆柱蜗杆减速机型号与标记
1.型号
（1）CCWU型—低速级蜗杆在蜗轮之下的双级蜗杆减速器；
（2）CCWS型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器
（3）CCWO型—低速级蜗杆在蜗轮之上的双级蜗杆减速器；

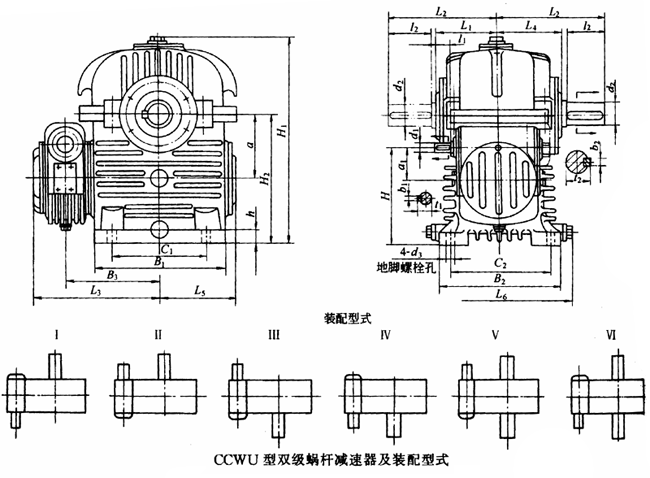

CCWU100-CCWU500型低速级蜗杆在蜗轮之下的双级蜗杆减速器的装配型式与主要尺寸

型号＼尺寸	a	a1	B1	B2	B3	C1	C2	i≤400					i≥500
								d1	l1	b1	t1	L1	d1	l1	b1	t1	L1
CCWU100	100	63	225	240	180	190	200	19j6	28	6	21.5	128	19j6	28	6	21.5	128
CCWU125	125	63	260	250	200	220	205	19j6	28	6	21.5	128	19j6	28	6	21.5	128
CCWU160	160	80	325	300	235	230	250	24j6	36	8	27	151	24j6	36	8	27	151
CCWU200	200	100	400	350	300	280	300	28j6	42	8	31	182	24j6	36	8	27	176
CCWU250	250	125	510	410	370	370	350	32k6	58	10	35	218	28j6	42	8	31	202
CCWU315	315	160	640	530	455	470	445	42k6	82	12	45	277	32k6	58	10	35	253
CCWU355	355	160	730	580	500	540	490	42k6	82	12	45	277	32k6	58	10	35	253
CCWU400	400	200	790	620	545	620	530	48k6	82	14	51.5	324	38k6	58	10	41	300
CCWU450	450	200	885	680	597	700	580	48k6	82	14	51.5	324	38k6	58	10	41	300
CCWU500	500	250	1015	750	695	760	640	55m6	82	16	59	380	42k6	82	12	45	380

型号＼尺寸	d2	l2	b2	t2	L2	L3	L4	L5	L6	h	H	H1	H2	d3	质量m/kg
CCWU100	48k6	82	14	51.5	212	250	121	133	139	25	175	340	212	14.5	70
CCWU125	55m6	82	16	59	222	270	133	153	147	30	188	408	250	18.5	102
CCWU160	65m6	105	18	69	270	317	156	186	172	35	240	510	320	18.5	160
CCWU200	80m6	130	22	85	325	400	180	235	197	40	300	650	400	24	295
CCWU250	100m6	165	28	106	385	485	209	285	228	45	350	785	475	28	445
CCWU315	120m6	165	32	127	420	600	242	352	289	50	440	980	595	35	780
CCWU355	130m6	200	32	137	470	645	255	397	315	55	460	1085	655	35	990
CCWU400	150m6	200	36	158	490	705	277	429	335	60	515	1175	715	35	1350
CCWU450	170m6	240	40	179	560	757	299	484	367	65	555	1310	805	42	1810
CCWU500	190m6	280	45	200	640	890	343	549	403	80	650	1450	900	42	2580
