8000系列(XLE. XLED)型针轮摆线减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。
产地:中国>河北>沧州>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
电话:0317-7290300 7291300 传真:0317-7291300

8000系列(XLE. XLED)型摆线针轮减速机的详细内容

XWD摆线针轮减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机圆柱蜗杆减速机
XWD摆线针轮减速机产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3. 结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6. 拆装方便,容易维修。
7. 过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。
XWD摆线针轮减速机传动比:
一级减速的传动比有:9,11,17,21,23,25,29,35,43,47,59,71,87。
两级减速的传动比有:99,121,187,289,319,385,473,493,595,649,731,841,1003,1225,1505,1849,2065,2537,3045,3481,5133。
三级减速的传动比有:5841-658530




























(2)使用条件

1)适用于连续工作制,允许正、反向运转。

2)输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

3)卧式双轴型减速器输出轴应处于水平位置工作,必须倾斜使用时请与制造厂联系。

4)立式减速器输出轴应垂直向下使用,8155以下机型号为油脂润滑,可以水平使用。

5)润滑方式下表。

机型号

机型号

8075~8155

润滑脂

8075A~8145C

润滑脂

8160~8185

油浴式

柱塞泵

8160A~8227A

油浴式

齿轮泵

8190~8275

齿轮泵

6)润滑油使用环境温度为-10~50°C,若超出温度范围,请与制造厂联系。

8000摆线针轮减速机型号对照表

单级摆线减速机机型对照表

天减

X0

X1

X2

X3

X4

X5

X6

X7

X8

X9

X10

X11

X12

8000系列

8075

8095

8105

8115

8125

8130

8135

8145

8160

8165

8170

8175

8180

8185

8190

8195





B一机部

(B85)

(B100)

(B120)

B15

B18

B22

BB27


B33

B39

B45

B55

B65

B上变厂



B12

B15

B18

B22

BB27


B33

B39

B45

B55


B化工部




0

1

2

3

4


5

6

7

8



双级摆线减速机机型对照表

X天减

00

20

42

53

63

74

84

85

95

106

117

128

B一机部



1812

2215

2715



3322

3922

4527

5527

6533

B上变厂




1812

2215

2715



3322

3922

4527

5527


B化工部




20

31

41


52

53

63

74

84


8000系列双级机表

8075DA

(8075+8075)

8130DB

(8130+8095)

8130DC

(8130+8105)

8135DB

(8135+8095)

8135DC

(8135+8105)

8145DB

(8145+8095)

8145DC

(8145+8105)

8160DA

(8160+8095)

8160DB

(8160+8105)

8160DC

(8160+8115)

8165DA

(8165+8095)

8165DB

(8165+8105)

8165DC

(8165+8115)

8170DA

(8170+8095)

8170DB

(8170+8105)

8170DC

(8170+8115)

8175DA

(8175+8095)

8175DB

(8175+8105)

8170DC

(8175+8115)

8180DB

(8180+8135)

8185DB

(8185+8135)

8190DB

(8190+8135)

8195DB

(8195+8135)

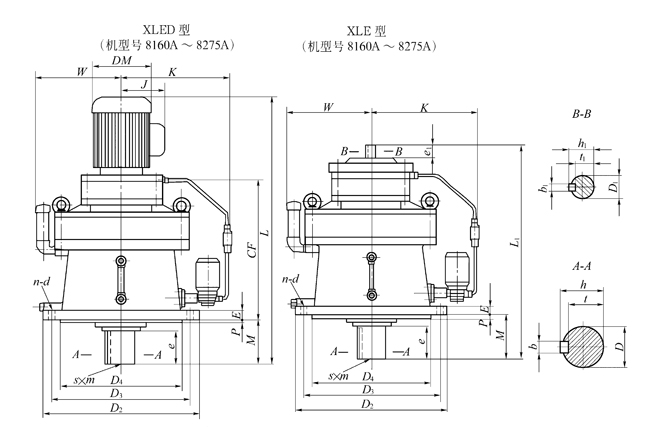

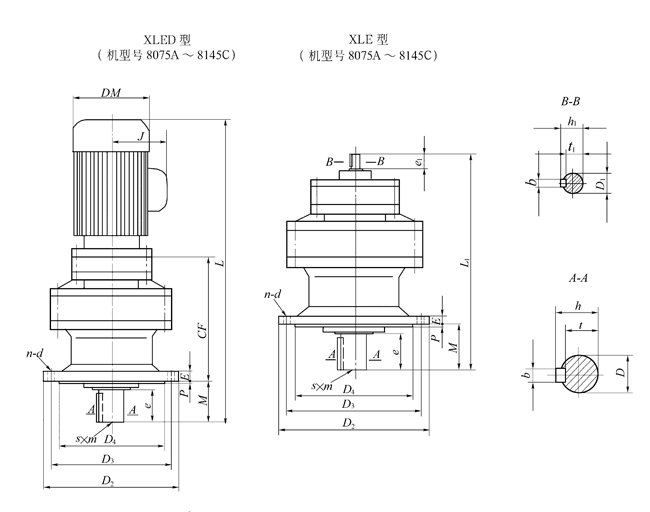

8000系列XLE、XLED型摆线针轮减速机外形及安装




系列

机座号

外形尺寸

安装尺寸

输出轴尺寸

输入轴尺寸

D2

L1

CF

D3

D4

P

E

M

n-d

D

e

b

h

s

t

D1

e1

b1

h1

t1

8000系列

8075A

120

178

91

102

80

3

8

34

6-9

14

25

5

16

11

12

25

4

13.5

9.5

8085A

160

184

89

134

110

3

9

42

4-11

18

30

6

20.5

14.5

12

25

4

13.5

9.5

8095A

160

243

142

134

110

3

9

48

4-11

28

35

8

31

24

12

25

4

13.5

9.5

8105A

160

257

156

134

110

3

9

48

4-11

28

35

8

31

24

12

25

4

13.5

9.5

8115A

210

293

171

180

140

4

13

69

6-11

38

55

10

41

33

12

25

4

13.5

9.5

8115B

210

312

183

180

140

4

13

69

6-11

38

55

10

41

33

15

25

5

17

12

8130A

260

347

218

230

200

4

15

76

6-11

50

61

14

53.5

M10×18

44.5

12

25

4

13.5

9.5

8135A

8130B

260

363

227

230

200

4

15

76

6-11

50

61

14

53.5

M10×18

44.5

15

25

5

17

12

8135B

8130C

260

369

241

230

200

4

15

76

6-11

50

61

14

53.5

M10×18

44.5

15

25

5

17

9.5

8135C

8145A

260

367

218

230

200

4

15

96

6-11

50

81

14

53.5

M10×18

44.5

12

25

4

13.5

9.5

8145B

383

227

15

25

5

17

12

8145C

389

241

15

25

5

17

12

8160A

340

433

285

310

270

4

20

89

6-11

60

80

18

64

M10×18

53

15

25

5

12

12

8165A

8160B

439

299

15

25

5

12

12

8165B

8160C

462

300

18

35

6

14.5

14.5

8165C

8170A

400

478

324

360

316

5

22

94

8-14

70

84

20

74.5

M12×24

62.5

15

25

5

12

12

8175A

8170B

484

338

15

25

5

12

12

8175B

8170C

509

342

18

35

6

14.5

14.5

8175C

8180A

430

629

364

390

345

5

22

110

8-18

80

100

22

85

M12×24

71

15

25

5

12

12

8185A

8180B

653

386

22

40

6

18.5

18.5

8185B

8190A

490

577

411

450

400

6

30

145

12-18

95

125

25

100

M20×34

86

18

35

6

14.5

14.5

8195A

8190B

629

427

22

40

6

18.5

18.5

8195B



8205A

455

670

393

405

355

5

30

204

8-22

100

165

28

106

M20×34

90

18

35

6

14.5

14.5

8205B

705

420

22

40

6

18.5

18.5

8215A

490

731

447

440

390

7

35

203

8-24

110

165

28

116

M20×34

100

22

40

6

18.5

18.5

8215B

780

472

30

45

8

26

26

8225A

535

773

482

475

415

10

35

210

8-27

120

165

32

127

M20×34

109

22

40

6

18.5

18.5

8225B

860

525

35

55

10

30

30

8235A

570

883

529

510

450

10

40

250

8-27

130

200

32

137

M24×41

119

30

45

8

26

26

8235B

938

551

40

65

12

35

35

8245A

635

921

566

560

485

10

40

250

8-33

140

200

36

148

M24×41

128

30

45

8

26

26

8245B

975

587

40

65

12

35

35

8255A

685

1081

661

610

535

10

45

295

8-33

160

240

40

169

M30×49

147

35

55

10

30

30

8255B

1133

684

45

70

14

39.5

39.5

8265A

750

1243

728

660

570

10

50

360

8-39

170

300

40

179

M30×49

157

45

70

14

39.5

39.5

8270A

1160

1504

994

1020

900

10

60

355

8-39

180

320

45

190

M42×49

165

45

70

14

39.5

39.5
