摆线针轮减速机|使用说明|注意事项-摆线减速机的使用及安装-吴桥鑫纪源减速机械有限公司



（ 一）使用
1. 本减速机适用于24小时连续工作制，并允许正反向运转。
2. 单级减速机的输出轴转向与输入轴转向相反，双级减速机的输出轴转向与输入轴转向相同。
3. 本减速机无自锁作用。
4. 本减速机的输出轴不能承受轴向力。
5. 在可能出现过载现象的使用场合，应安装过载保护装置。
6. 脚板式卧装摆线针轮减速机要安装在没有振动、坚固的水平基础上，在进行倾斜安装的使用场合，减速 机轴心线的倾斜度不得大于±15°。
7. 法兰式立装摆线针轮减速机在安装时，输出轴垂直向下。
8. 如需要采用除脚板式卧装和法兰式立装以外的其他特殊安装形式，采取相应的润滑和密封措施来确保减速机 润滑充足和防止漏油。请与我公司技术部门联系。
9. 采用油脂润滑的摆线针轮减速机安装角度自由。
10. 减速机安装时，可用垫块进行调整，垫块在高度方向不超出三块，也可用楔铁进行调整，但减速机校准后须换入平垫块。
11. 在冲击、振动较大或起动频繁的使用场合，机座与基础除用底脚螺栓进行联接之外，还需要定位销（自备）进行加
固 。
12. 标准型摆线针轮减速机的输入轴和输出轴的轴伸端形式为圆柱形，采用普通平键联接。轴径尺寸公差根据 GB1801-79《公差与配合》的规定。普通平键尺寸按GB1096—79《普通平键型式尺寸》的规定。连接法兰止口按 GB1801—79 的（h9） 配合。
13. 当采用联轴器把摆线针轮减速机与相配套的机械联接时，推荐用弹性联轴器。
14. 减速机与相配套机械用联轴器联接时，两者轴心线的同心度不得超出联轴器所允许的范围。
15. 当摆线针轮减速机与齿轮、链轮相联接时，须确保两者轴心线的平行度。
16. 当使用链轮来进行传动时，不要把齿链放得过松，否则在起动时会产生冲击力。
17. 在把联轴器、齿轮、链轮等联接件联接摆线针轮减速机的输出轴时，不得采用直接锤击的方法，应利用轴伸端螺 孔旋入螺栓，通过压板压入。
18. 安装后的减速机，正式使用前须进行试运转。在空载运转正常的情况下，再逐渐加载运转。
（二）润滑

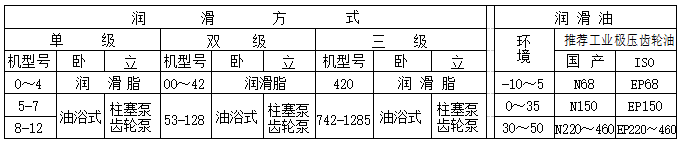

1、 润滑油的选择及润滑方式见下表。立式减速机根据 速比的不同采用润滑脂、油浴式、油泵润滑具体哪种润滑方式，请与我公 司咨询或查阅随机提供的《使用维护说明书》。齿轮油泵是与三相专用异步电动机直联。开车前先启动油泵微电动机，视油泵是否 供油、否则应将微电动机接线换相、因油泵是按指定方向运转的。油泵处于正常工作后应使油面高度保持在圆形油标中线位置、油 泵滤油器应安装牢固、要定期清洗、以防堵塞、影响润滑效果，油泵与减速机端面联接处有“0”型密封圈、防止渗、漏油。
2、 加换油制度
第1次加油运转两周后应更换新油，并将内部油污冲净。以后可每3～6个月更换一次。若环境温度较高或 潮湿时应适当缩短换 油时间。运转中减速机体内储油量须保持规定油面高度，不宜过多或 过少（见注油量表）。打开机座或法兰盘上的通气帽即可补充 注油。油脂润滑首回运转两周后，应补充新油脂。以后1-2个月补充一次。
3、 标准安装形式的润滑方式及润滑油
